LDO Motors NiteHawk 36 RevC Toolboard Kit

NiteHawk 36 е toolhead платка с интегриран RP2040 MCU, драйвер TMC2209 и акселерометър ADXL345. За разлика от CAN toolboard-ове платката е с USB порт, което значително улеснява настройката.

► Това е Rev.C версия! Направени са следните промени:

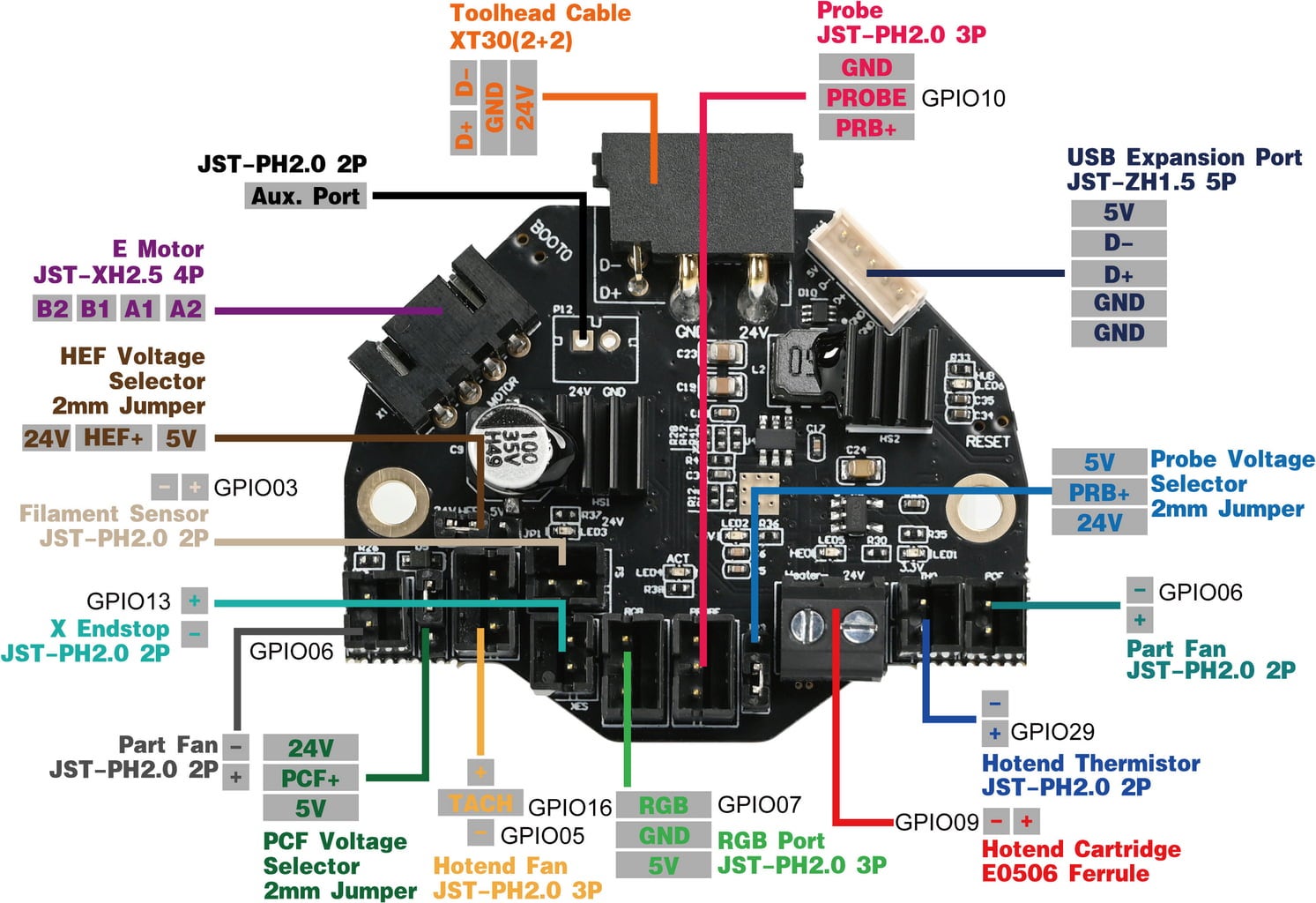

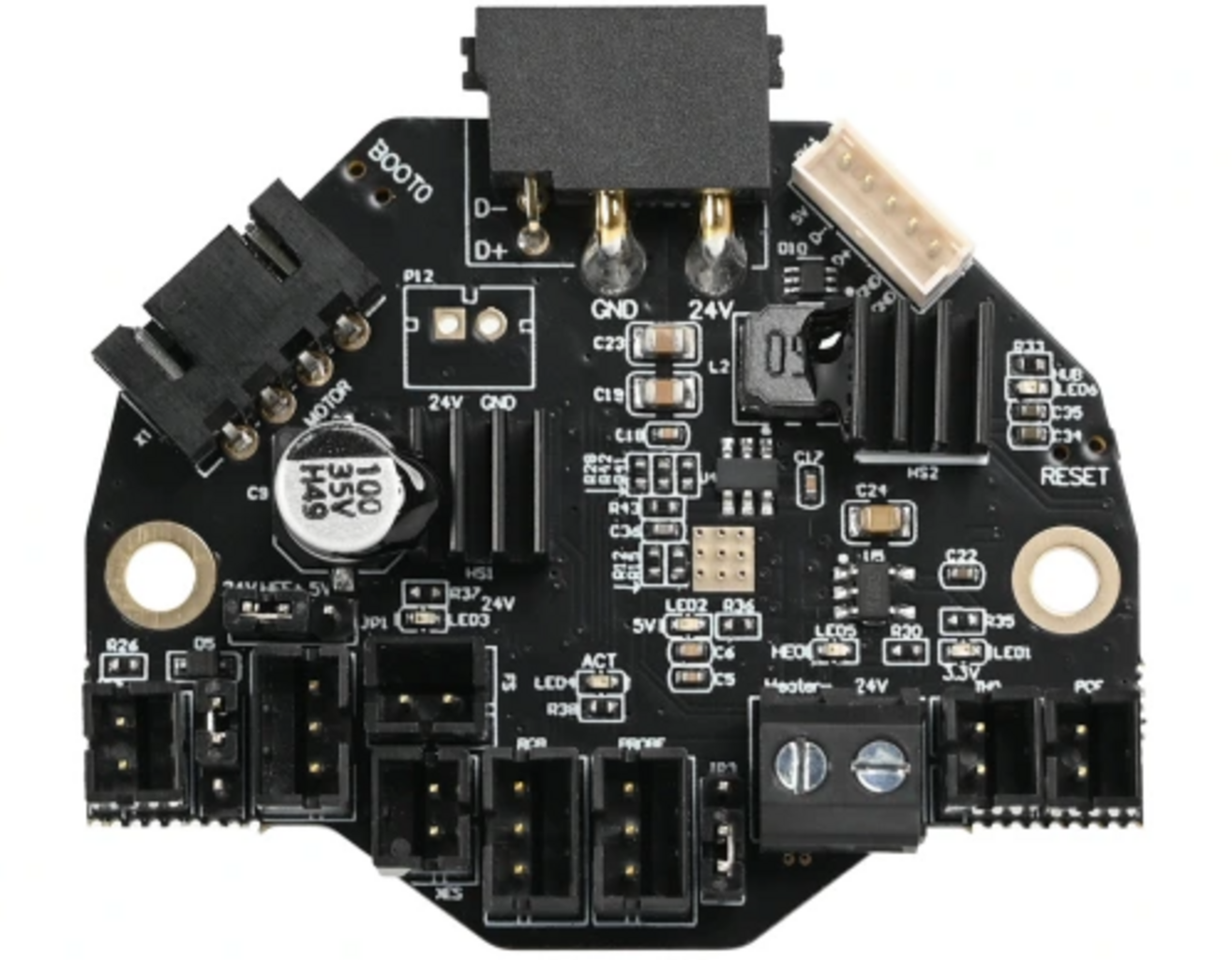

Формата на платката е променена. Бутоните RESET и BOOT MODE са по-лесно достъпни, а правият конектор на стъпковия мотор улеснява кабелния мениджмънт. USB портът е преместен в горния десен ъгъл, докато останалите конектори са на старите места, за да паснат на предишни сетъпи.

За по-добро охлаждане има по избор Always-On конектор за вентилатор (24V). Можете да го запоите и да осигурите активно охлаждане.

Благодарение на по-голямата платка, интелигентното разположение и допълнителен радиатор топлоотделянето е по-добре контролирано. Това прави toolboard-а по-стабилен и дълготраен – дори при интензивна употреба.

И накрая USB адаптер-платката е ревизирана. Схемите са оптимизирани, така че проблемите с връзката са значително намалени. Въпреки вътрешните промени формата на адаптера остава непроменена.

⇒ GITHUB

⇒ LDO Documentation

Съдържание:

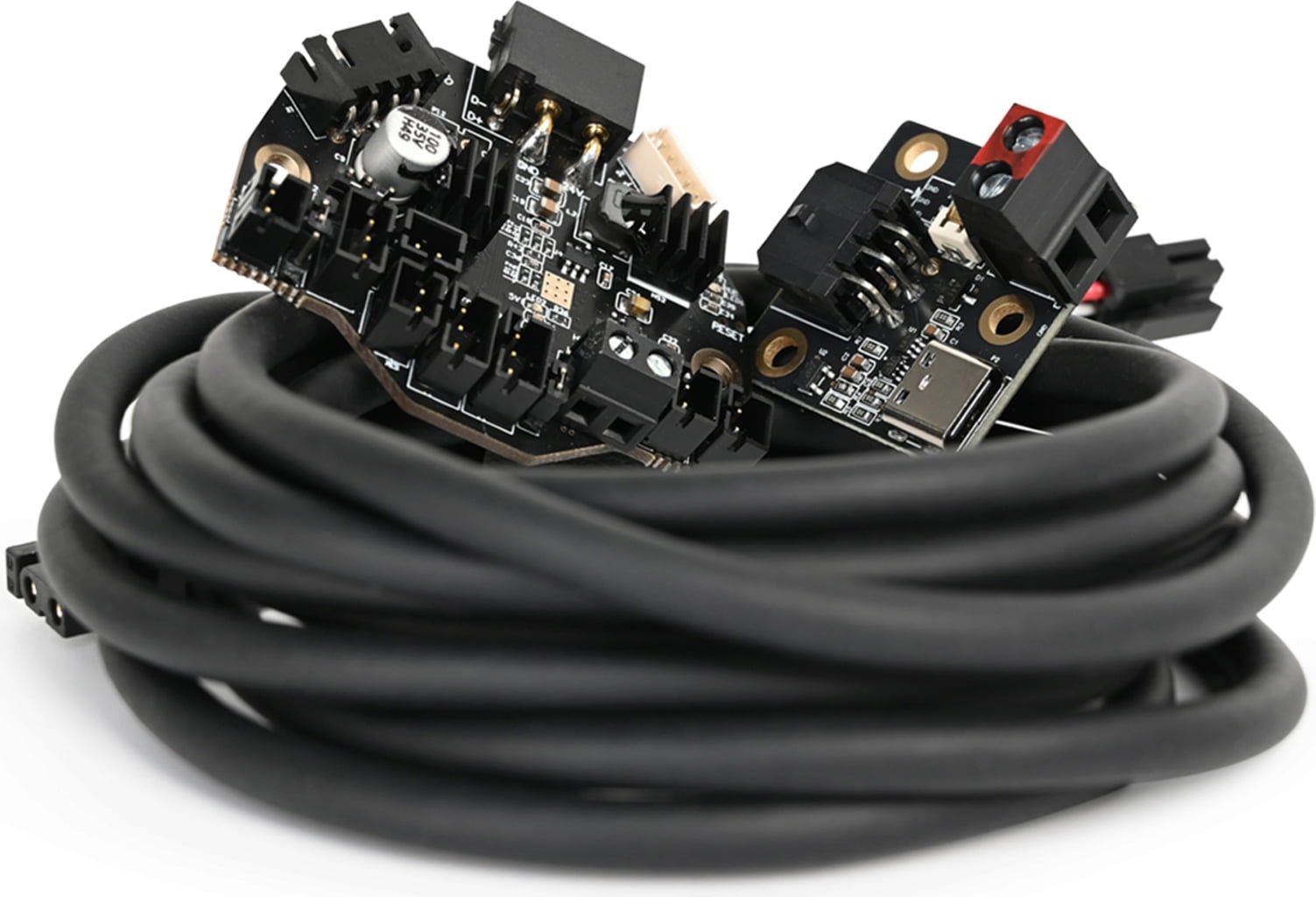

• 1 x Toolhead PCB
• 1 x USB Adapter PCB
• 1 x USB Umbilical Cable 2,15 m
• 1 x USB-A към USB-C кабел 0,4 m
• 1 x 24V захранващ кабел
• 1 x USB Hookup кабел
• 3 x самонарезни винта, M2x10
• 2 x машинни винта, SHCS, M3x8
• 4 x машинни винта, SHCS, M3x12
• 1 x MicroFit3 мъжки конектор, 3x2 pin
• 8 x MicroFit3 женски клеми
• 1 x XH2.5 женски конектор, 4 pin
• 8 x XH2.5 женски клеми
• 5 x PH2.0 женски конектор, 2 pin
• 3 x PH2.0 женски конектор, 3 pin
• 30 x PH2.0 женски клеми
• 4 x накрайници за проводници, 1008
• 4 x накрайници за проводници, 0508
