BIGTREETECH KMS PCB Kit

BTT KMS PCB Kit е мощен, модулно изграден контролен комплект за многоматериални и многоцветни системи за печат. Разработен в сътрудничество с отворените проекти KMS и Happy Hare, комплектът позволява безпроблемна Plug-and-Play интеграция в съществуващи мулти-материални конфигурации – включително Happy Hare V3 и системи тип B.

Високопрецизен контрол с STM32G0B1RET6

Интегрираният 32-битов микроконтролер STM32G0B1RET6 работи на 64 MHz и осигурява:

• изключително точни смени на цвета и преходи между материалите,
• бързи реакции в реално време,
• висока експлоатационна надеждност,
• стабилна синхронизация на всички свързани модули.

Така получавате пълен контрол върху вашата мулти-цветна система.

Модулен Plug-and-Print дизайн

Комплектът е изграден върху последователна модулна концепция, която ви дава максимална гъвкавост. Всеки модул е проектиран така, че просто да го включите – без запояване, без сложна конфигурация и без излишни усилия.

Разширяем HUB за повече модули

Искате повече от 4 или 6 филамента? Няма проблем. Разширяемият HUB позволява каскадно свързване, така че според конфигурацията си можете да реализирате 8, 12 или 16 канала. Това прави системата ви изключително гъвкава и лесно разширяема.

Повече стабилност благодарение на редундантност

За максимален контрол комплектът предлага разширени функции за сигурност и редундантност:

• 6 + 6 порта за крайни изключватели,
• 4 + 4 порта за драйвери.

Някои портове могат да се използват алтернативно, за да се изграждат устойчиви на отказ системни архитектури. Едновременно двойно използване не е предвидено, но превключване/резервиране е възможно.

Винаги оптимални условия за печат

KMS PCB Kit се грижи конфигурацията ви винаги да работи при най-добрите условия:

► вграден HTU21D сензор: високопрецизен температурен и влаго-сензор (±0,5 °C), който непрекъснато следи вътрешните условия. Така филаментът и компонентите остават в оптимално състояние.

► NTC-конектор за външни сензори: порт за NTC 100K температурен сензор ви позволява да наблюдавате допълнителни точки – идеално, ако искате да следите определени модули по-прецизно.

► мощни MOSFET-и: поддържат свързването на външни отоплителни модули за активно сушене на филамента. Това намалява влагата, предотвратява запушвания и повишава надеждността на печата.

Максимална системна стабилност

Този комплект е проектиран да осигурява устойчиви и безпроблемни смени на цветовете по всяко време:

► намалени смущения в сигналите: екранираните кабели с MX3.0 гарантират чист пренос на данни и захранване – за последователни многоматериални принтове без прекъсвания.

► интегриран, иновативен дизайн на сензорите: дистанционното кодиране позволява прецизно разпознаване на филамента и предотвратява грешни показания по време на смяната на материала.

► четири TMC2209 драйвера на борда: изключително плавна и тиха работа на моторите със стабилен контрол на въртящия момент. Това осигурява гладко движение на шътула и чисти смени на филамента.

► надежден тригер с двустепенен буфер: оптоелектронната обработка на сигнала по цялата верига гарантира, че всяка команда се отчита точно и се предава стабилно.

Здрава защита – дълготрайна работа

KMS PCB Kit използва здрава защитна архитектура, която надеждно предпазва всички електронни компоненти:

► защита от обръщане на поляритета: вградената защита от обратна полярност предотвратява повреда при неправилно свързани захранващи източници. Така системата остава защитена дори при случайни грешки в окабеляването.

► ESD-защита: специални ESD схеми защитават чувствителните компоненти от електростатични разряди, които могат да възникнат при монтаж или демонтаж на модули.

Тази двойна защитна концепция значително увеличава експлоатационния живот на цялата система и гарантира, че вашата мулти-цветна конфигурация ще работи надеждно дори при продължителен непрекъснат режим.

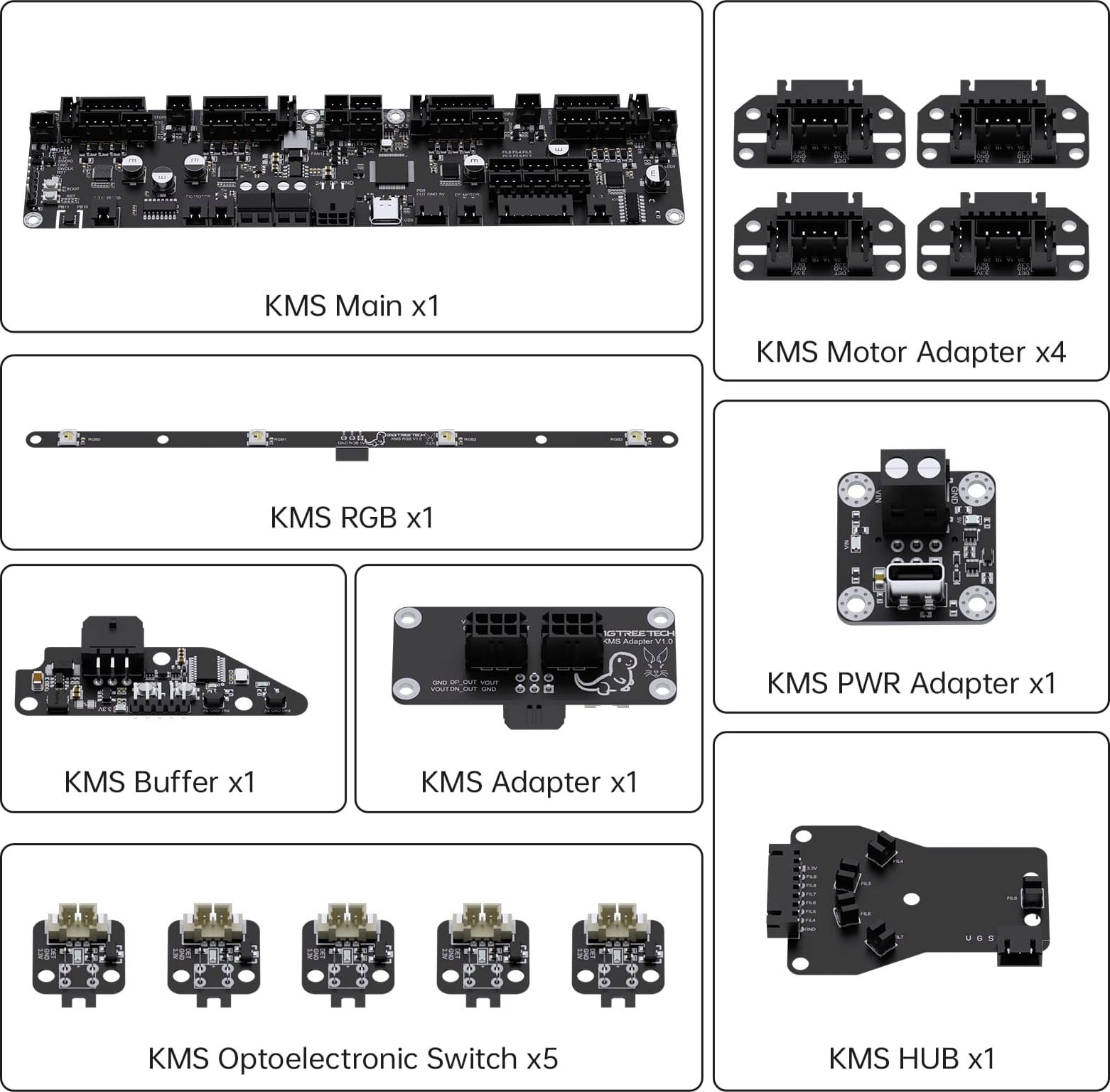

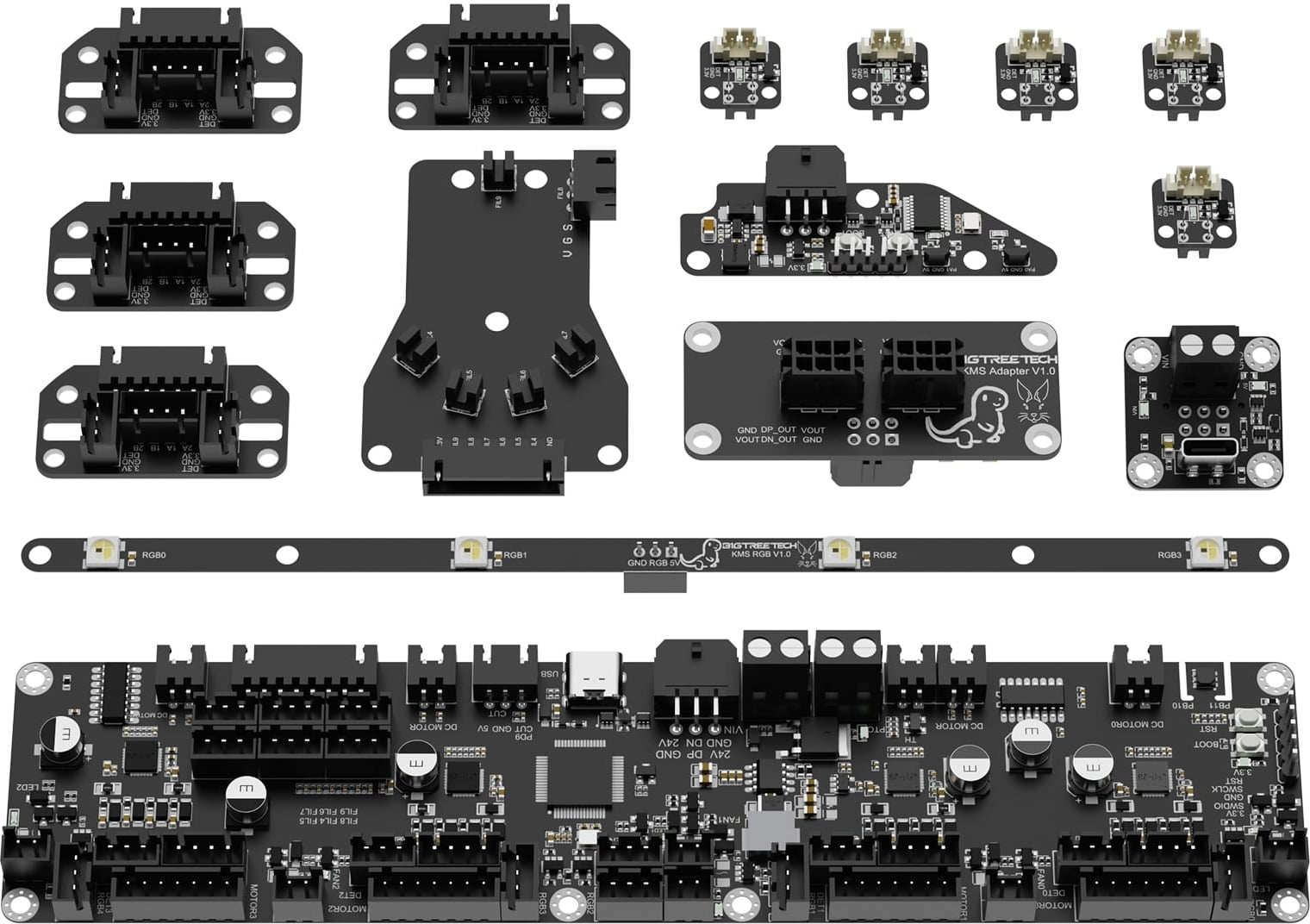

В комплекта:

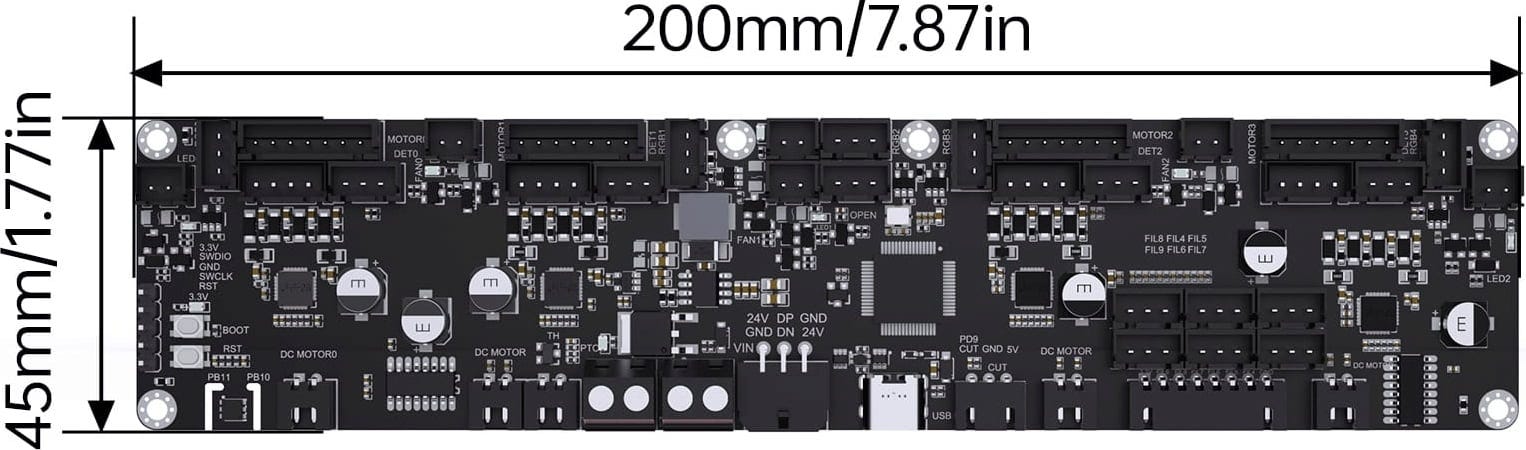

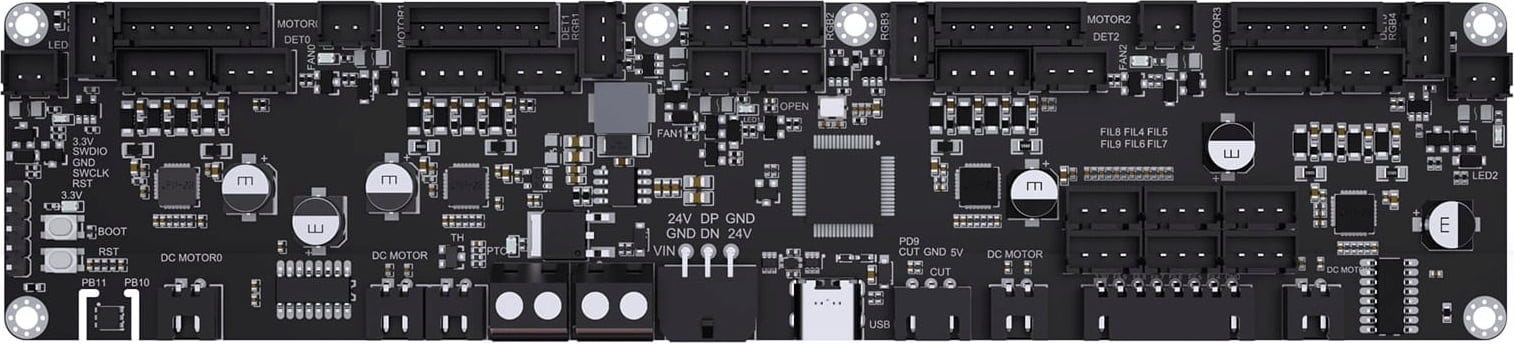

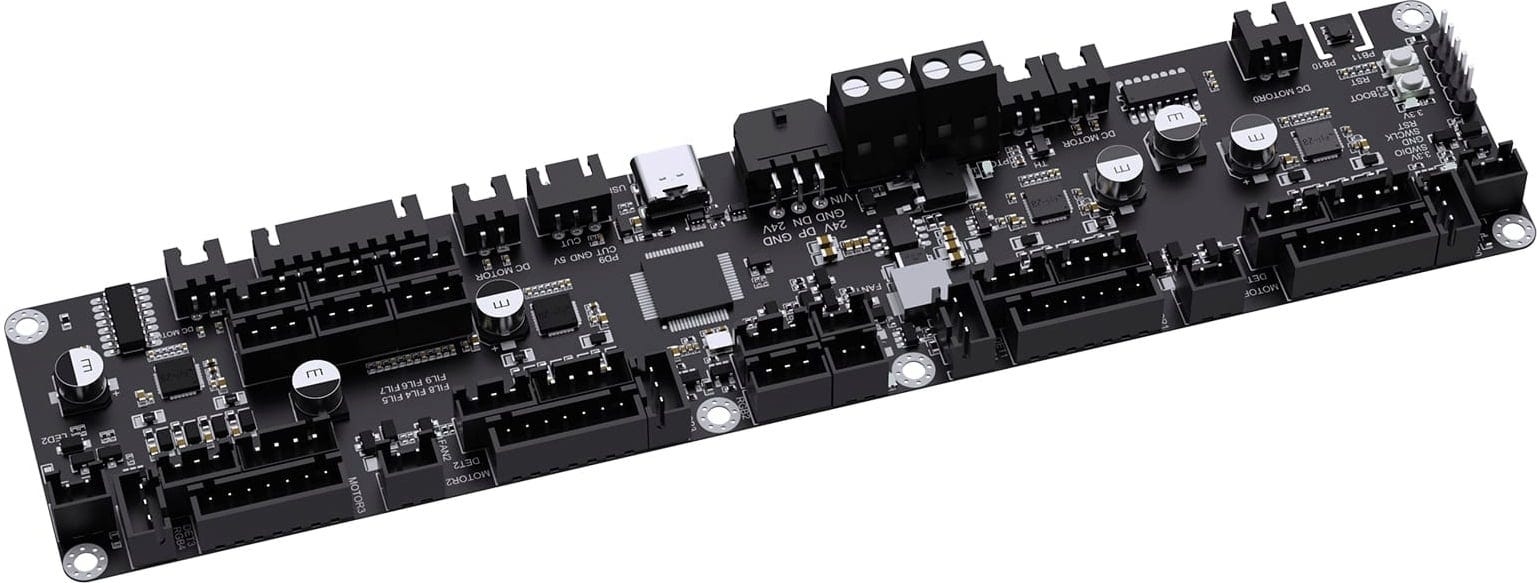

• KMS Mainboard

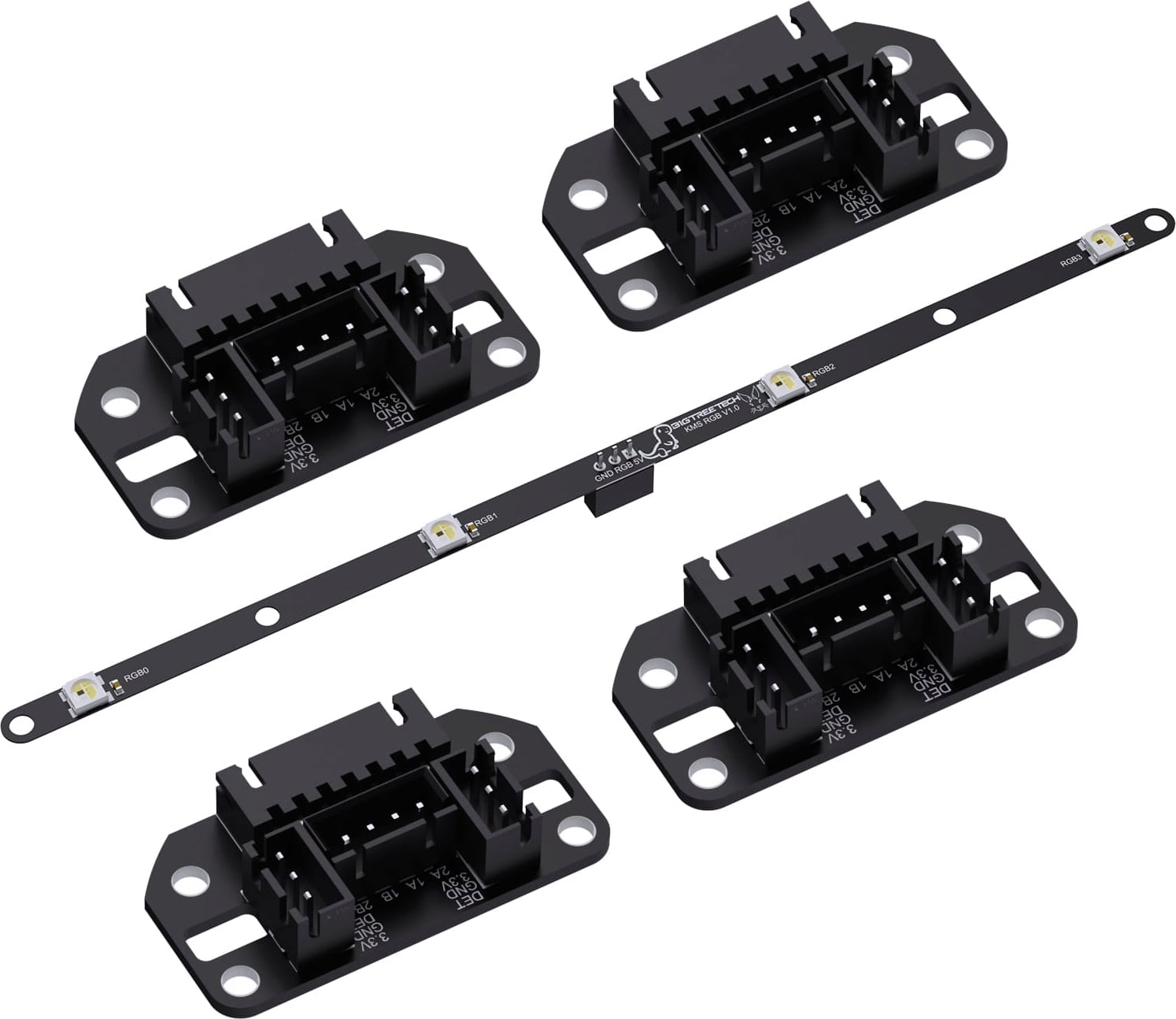

• 4 x KMS Motor Adapter
• 1 x KMS RGB

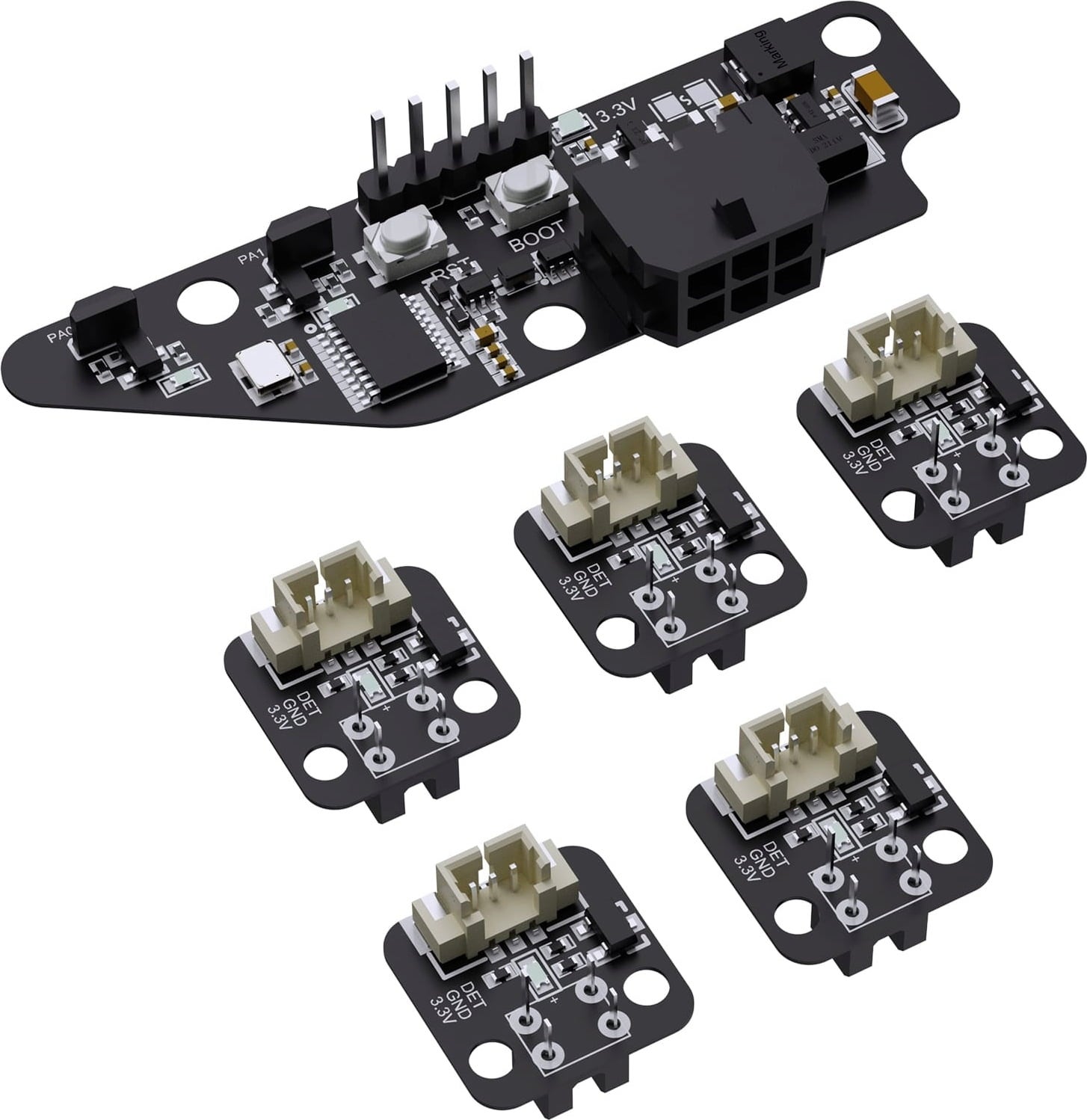

• 1 x KMS Buffer

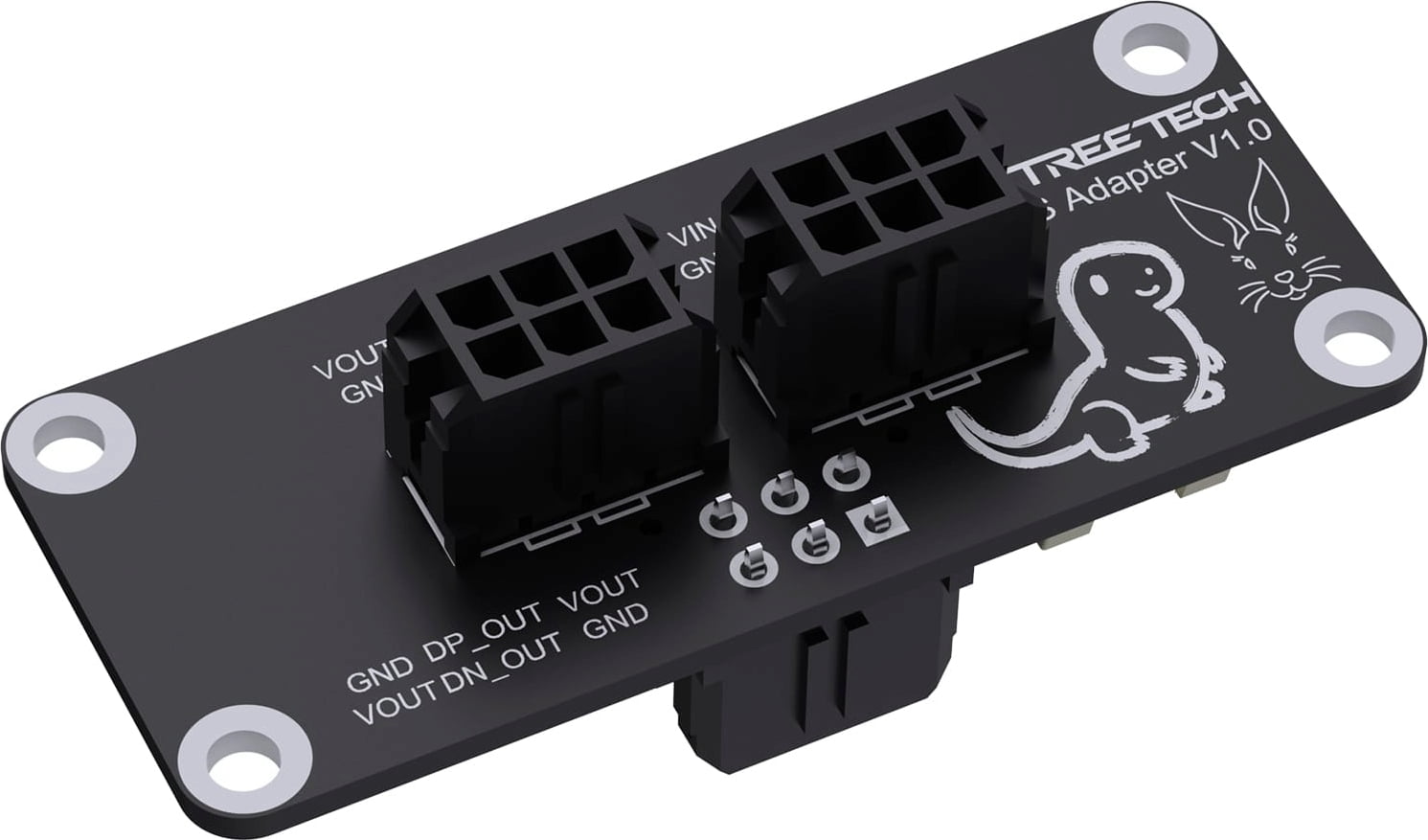

• 1 x KMS Adapter
• 1 x KMS PWR Adapter
• 1 x KMS Hub

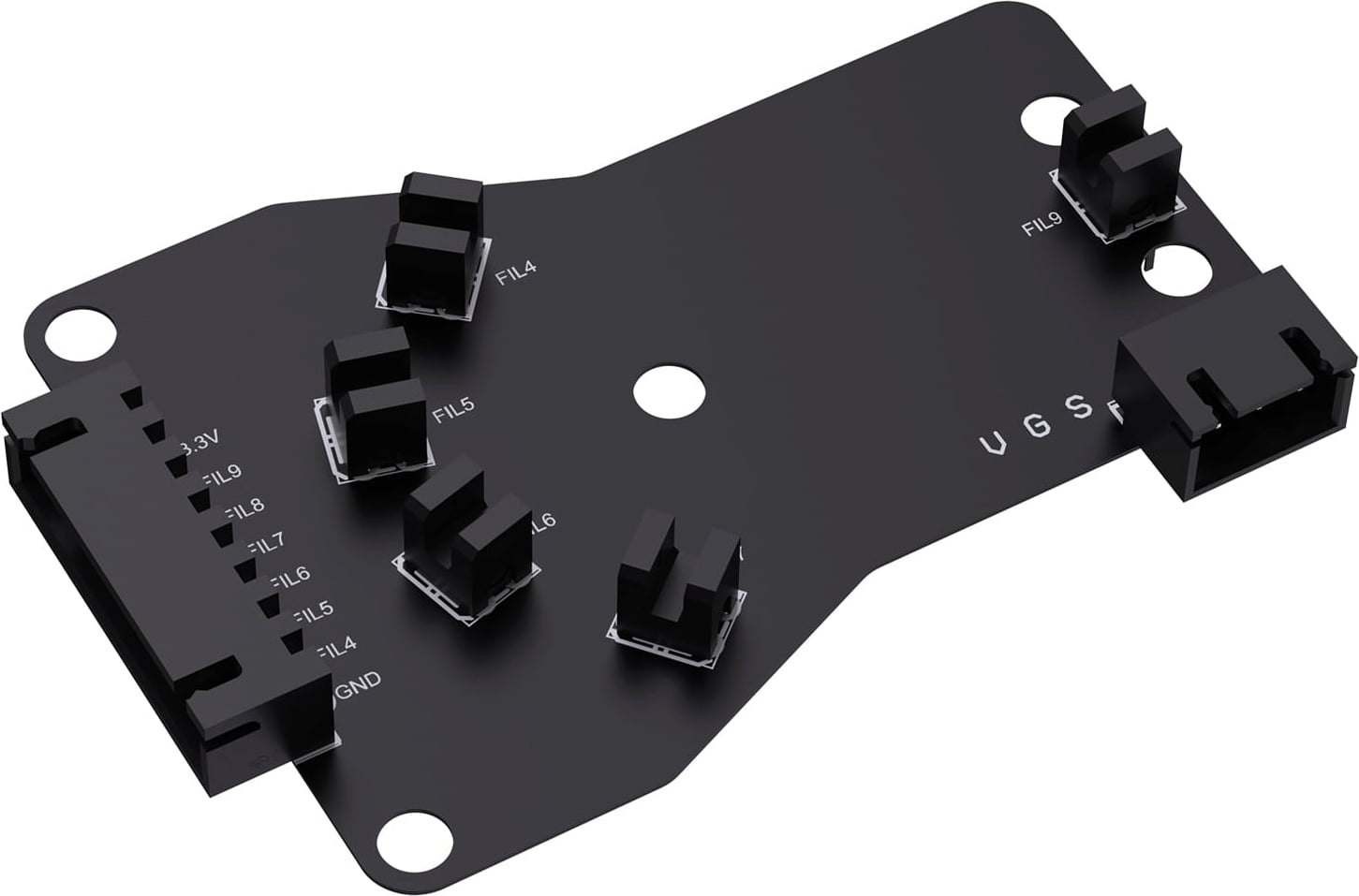

• 1 x KMS оптоелектронен превключвател

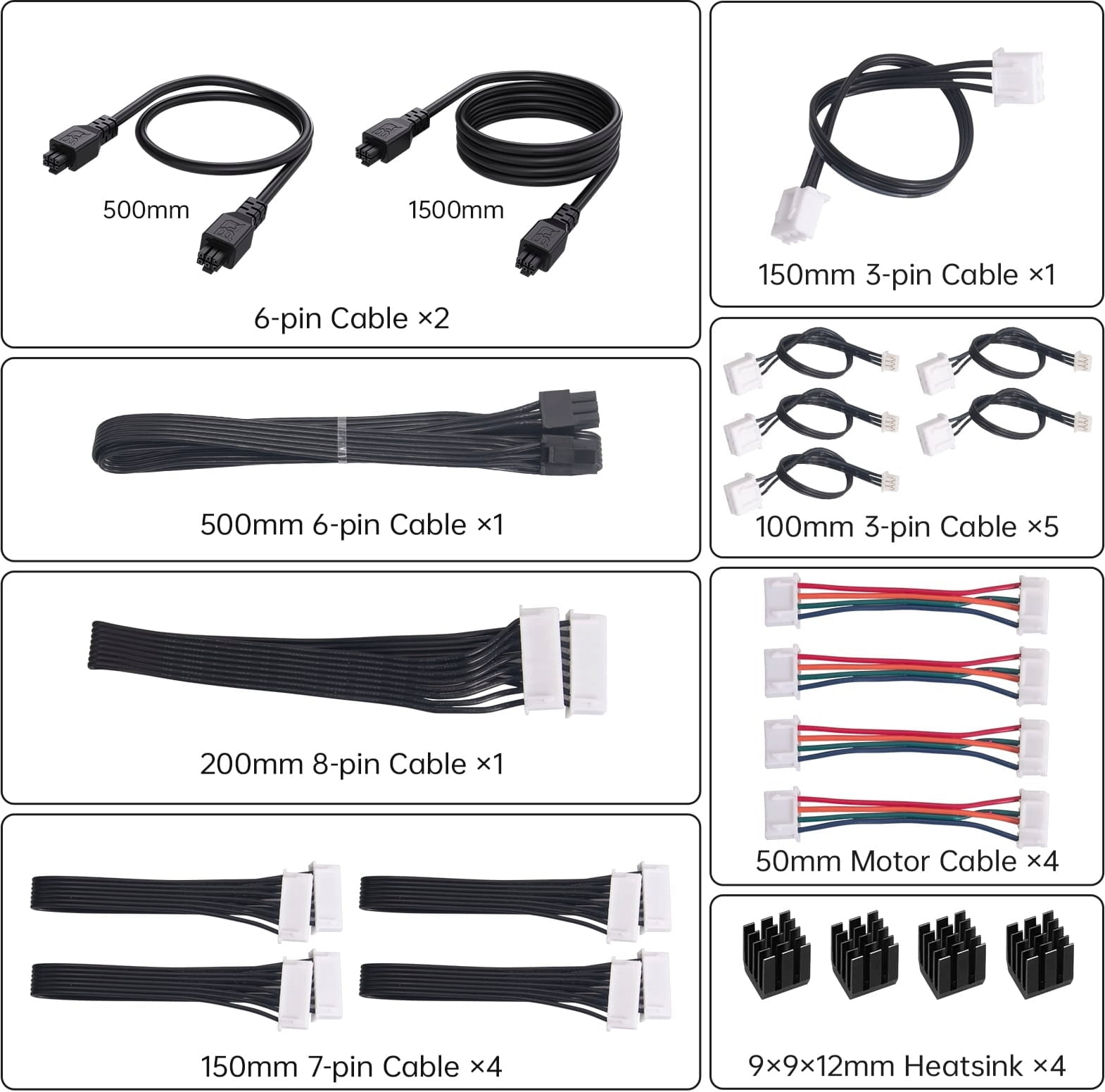

• 2 x 6-пинов кабел, 500 mm, 1500 mm
• 1 x 3-пинов кабел, 150 mm
• 1 x 6-пинов кабел, 500 mm
• 5 x 3-пинов кабел, 100 mm
• 1 x 8-пинов кабел, 200 mm
• 4 x моторен кабел, 50 mm
• 4 x 7-пинов кабел, 150 mm
• 4 x радиатор, 9x9x12 mm

Технически спецификации:
