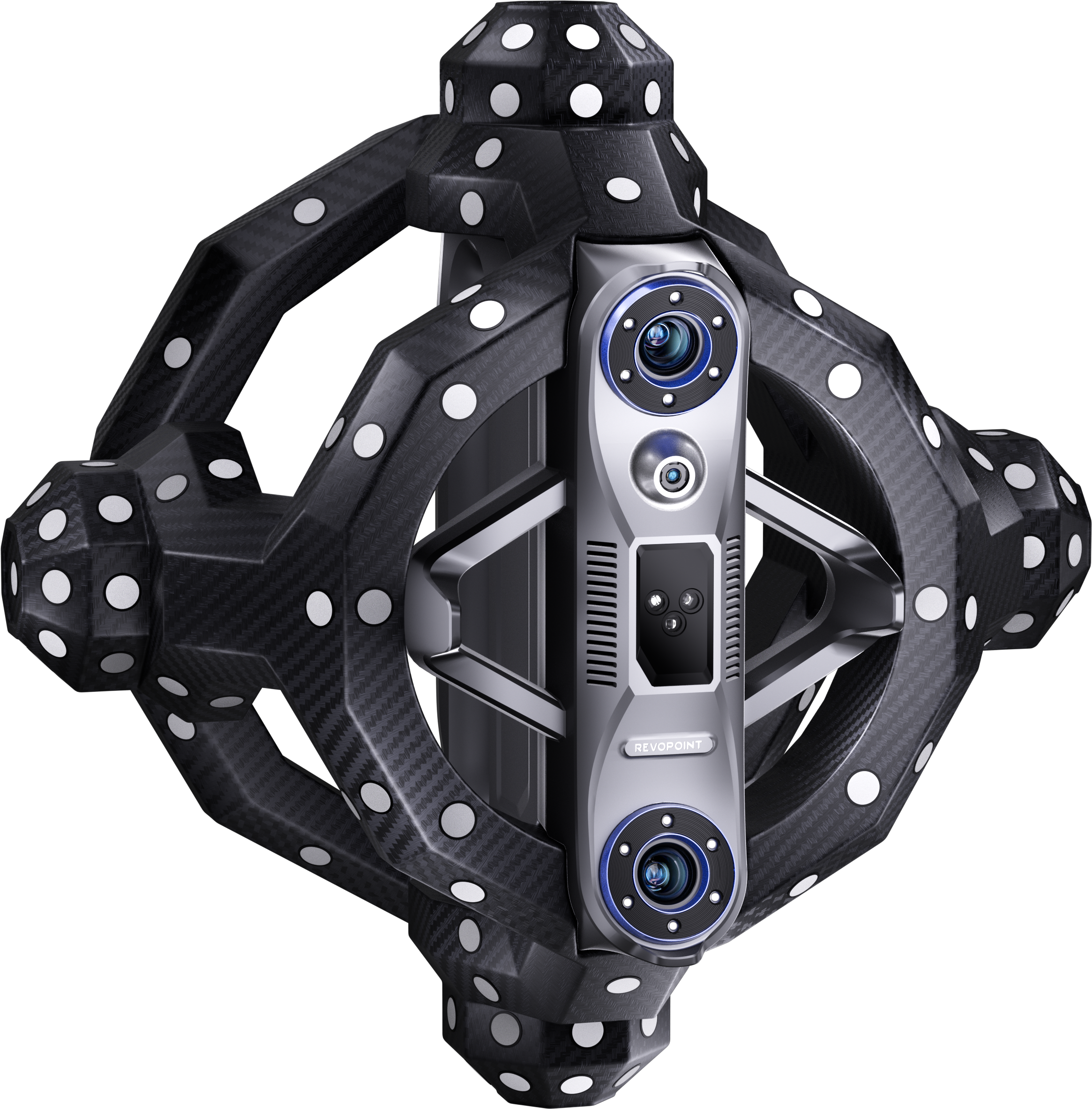

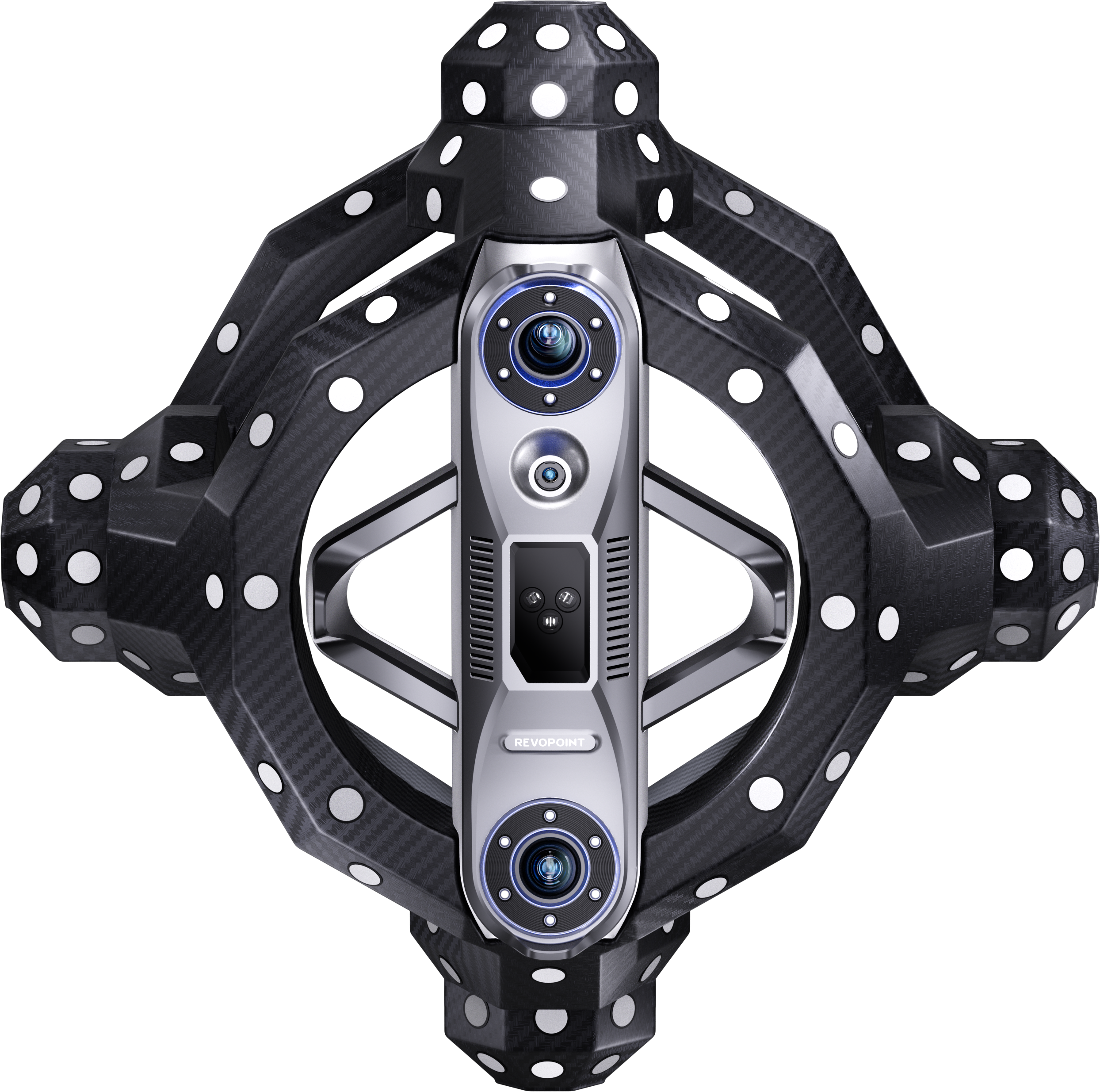

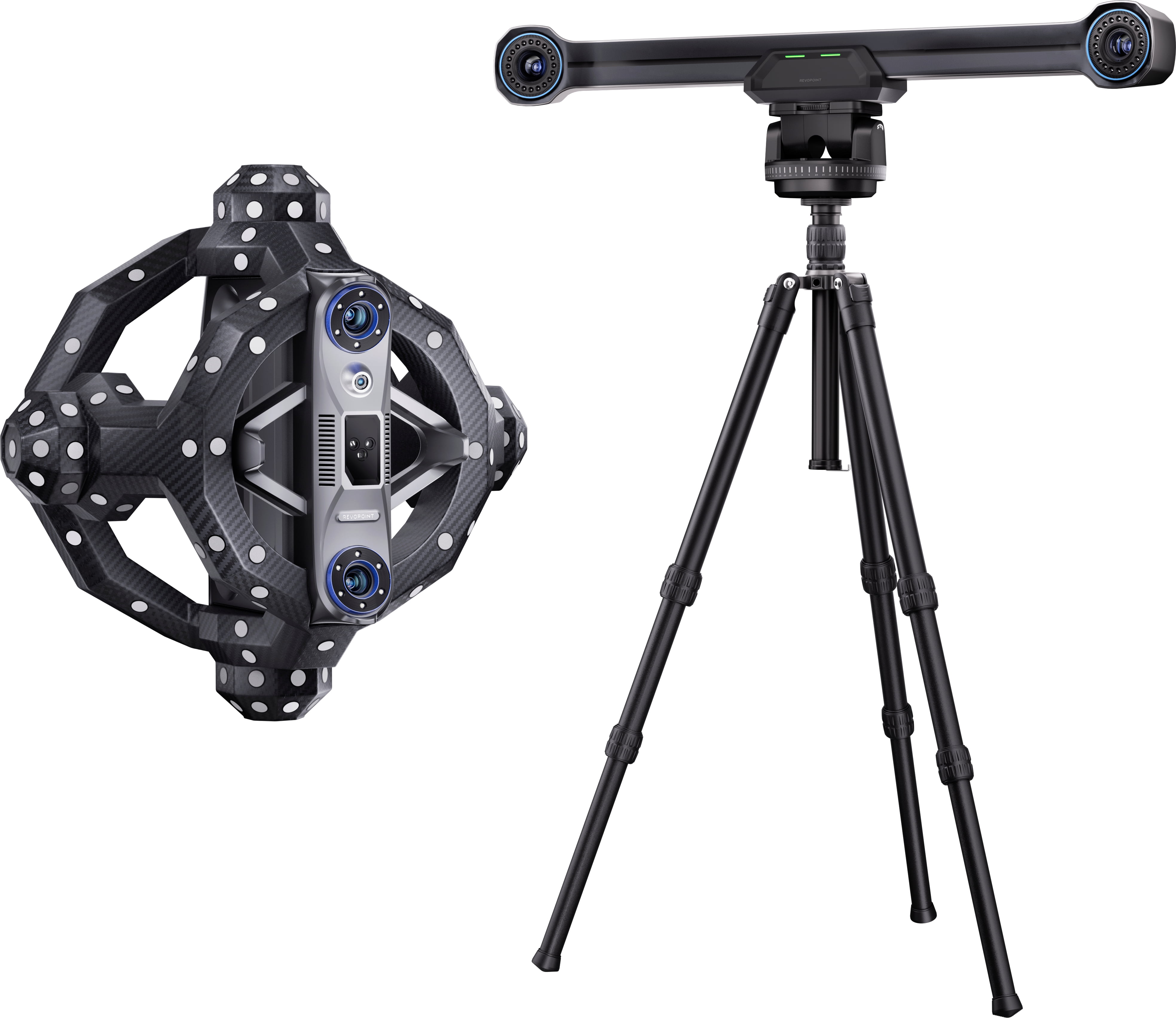

Revopoint Trackit

Revopoint3D Trackit не само осигурява прецизност, но и мисли вместо вас – от автоматичното калибриране до безпроблемната интеграция в роботизирани системи. Независимо дали се използва ръчно или с оптично проследяване: Trackit гарантира стабилни и възпроизводими резултати – ефективно, гъвкаво и подходящо за индустриални приложения!

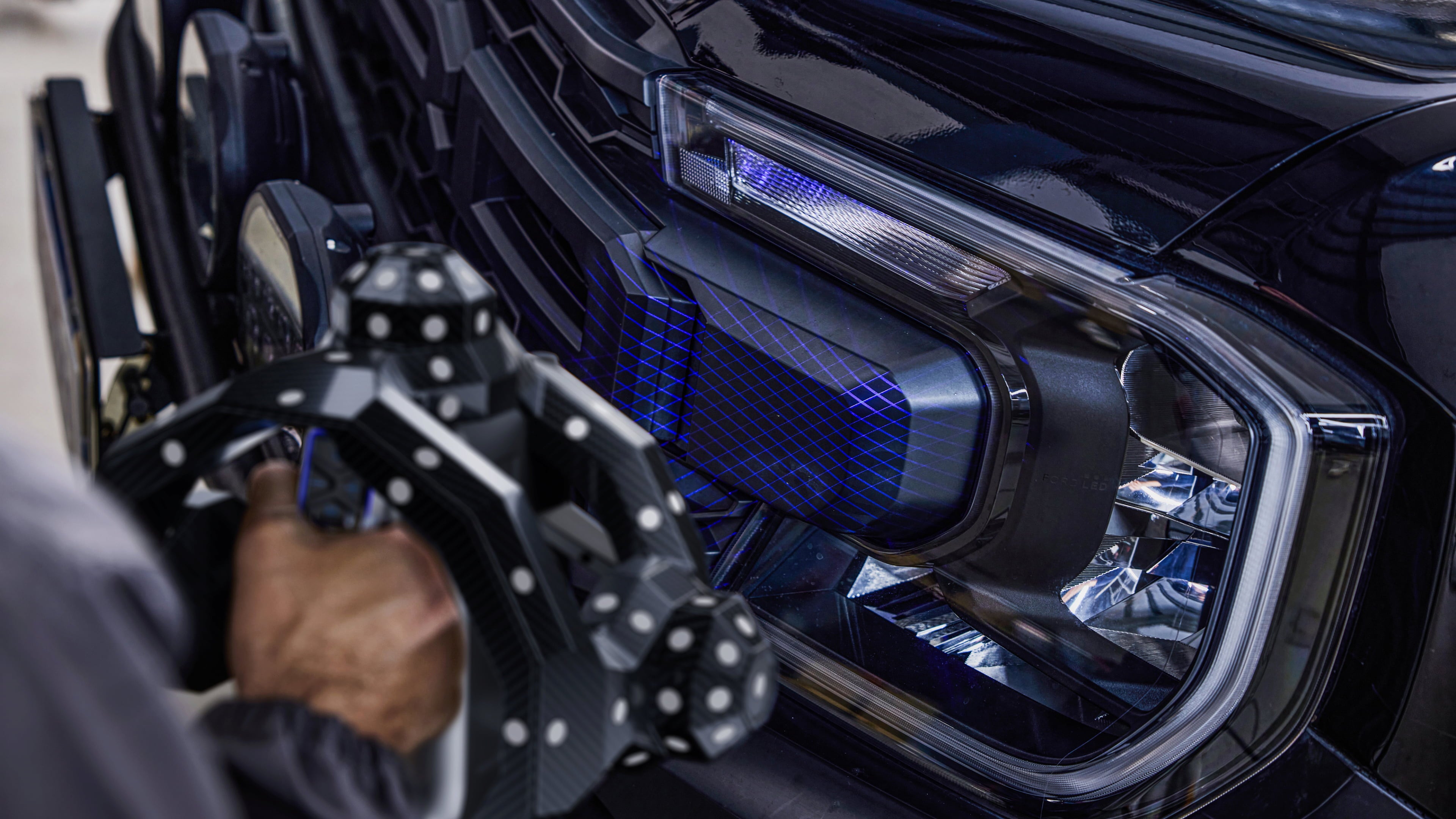

Високо качество на сканиране чрез двоен лазерен режим

Благодарение на двата сини лазерни режима, Trackit се адаптира към всякакви повърхности и геометрии:

► Режим с 30 кръстосани линии: За бързо и цялостно сканиране – дори върху тъмни или отразяващи материали.

► Режим с единична линия: Надеждно улавя дълбоки детайли като отвори, зъбни колела, пролуки и вдлъбнатини.

Гъвкаво сканиране със или без базова станция

Trackit предлага два гъвкави режима на работа:

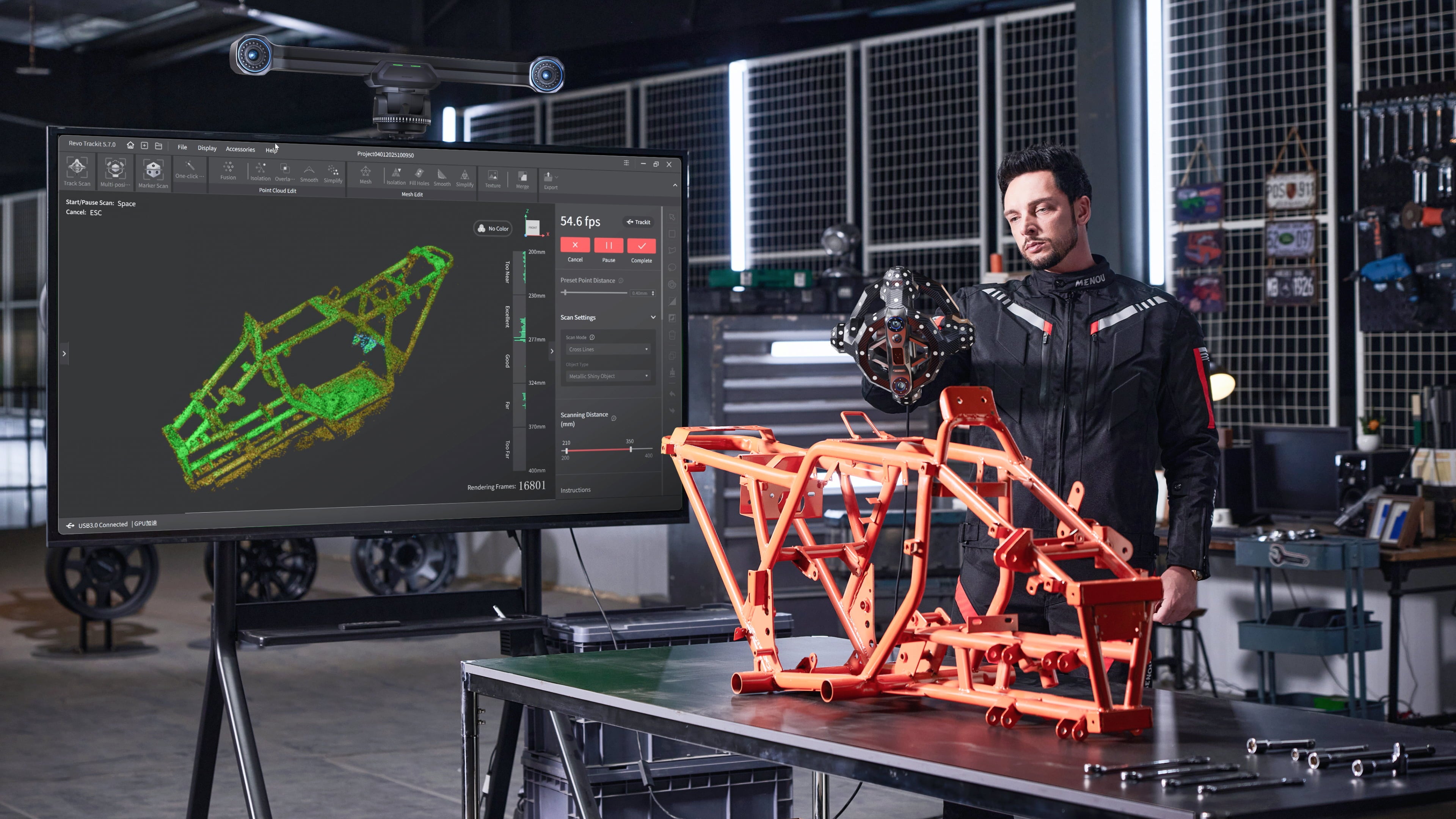

► Оптично проследяване чрез станция с двойна камера – идеално за големи обекти.

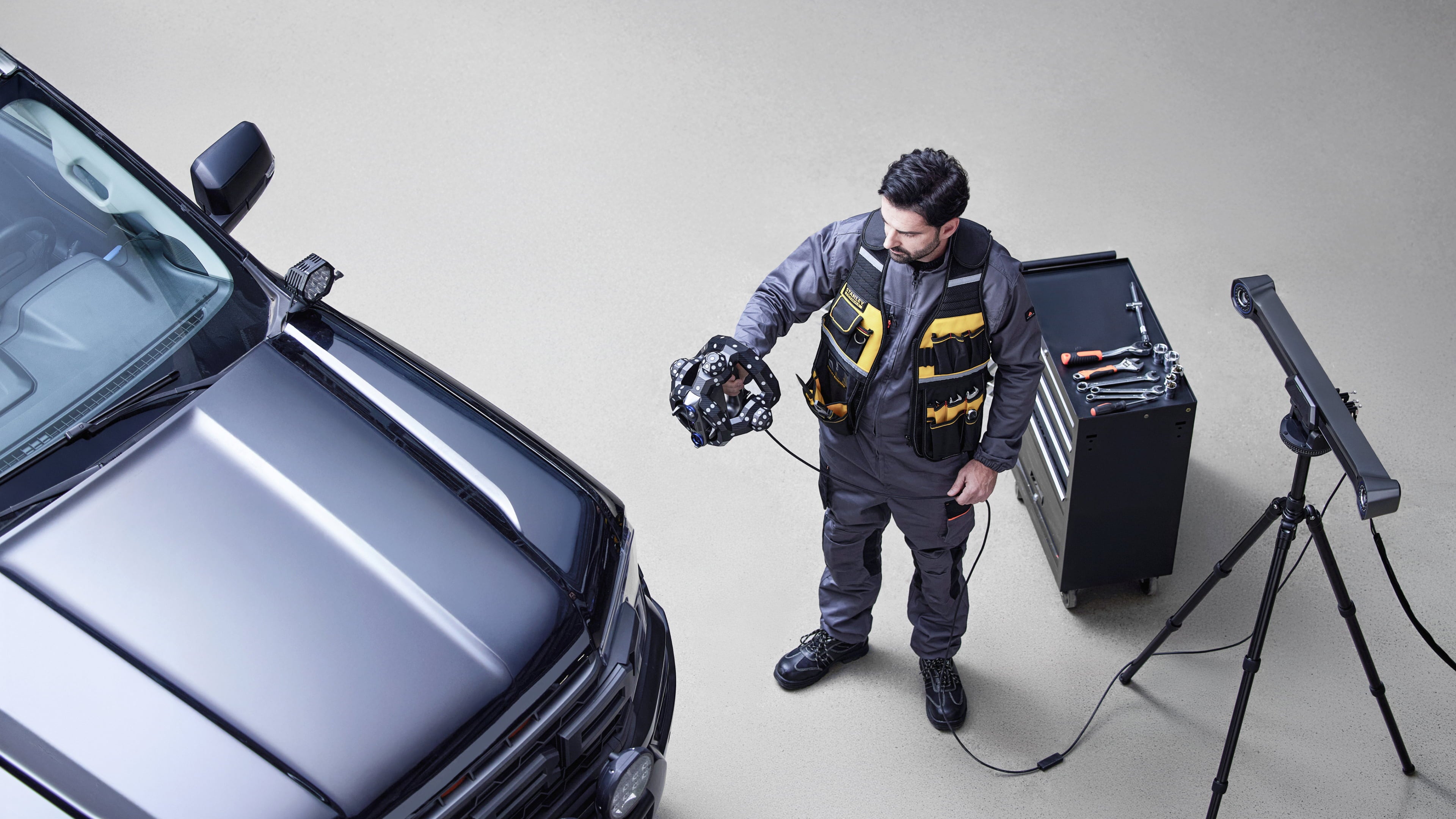

► Самостоятелна ръчна работа – за труднодостъпни или вътрешни зони, при които базовата станция няма пряка видимост.

Събиране на данни без маркери и модулен дизайн за големи обекти

Благодарение на прецизна локализация в реално време, използването на маркери отпада.
Trackit работи напълно без маркери и позволява безпроблемно 3D сканиране на обекти с размери от 10 mm до 6 m.

Чрез т.нар. „Leapfrogging“ базовата станция може да се премества постепенно около обекта – системата с анкерни блокове осигурява точно свързване на кадрите и пълно заснемане на повърхността.

• Максимална зона на проследяване: 3260 x 2845 mm (при разстояние 4 m)
• Скорост на измерване: до 1,5 милиона точки/секунда
• Работно разстояние: 1,5 – 4 m
• Обхват на кабела: 6 m

Автоматично калибриране на карданна стойка (Gimbal)

Trackit използва интелигентна двуосева карданна система за напълно автоматично калибриране. Това спестява време, намалява грешките при работа и осигурява постоянно прецизни резултати – дори при многократни сканирания от различни ъгли.

Разширена функционалност чрез улавяне на текстури

Интегрираната висококачествена RGB камера улавя реалистични текстури – идеално за визуализация или последващ анализ с Revo Measure (напр. за измервателни протоколи).

Автоматизиране чрез роботизирана интеграция

В комбинация с колаборативен 6-осен роботизиран манипулатор, Trackit може да се използва като напълно автоматизирана система за сканиране:

• Диаметър на обекта: до 0,5 m
• Обемна точност: до 0,05 mm
• Приложение: автоматизирано заснемане на точкови облаци на сложни геометрии.

Интегриран мониторинг на температурата

Няколко чувствителни сензора постоянно следят температурата на скенера и тракера – предотвратявайки температурни отклонения и осигурявайки висока точност.

Допълнителни характеристики:

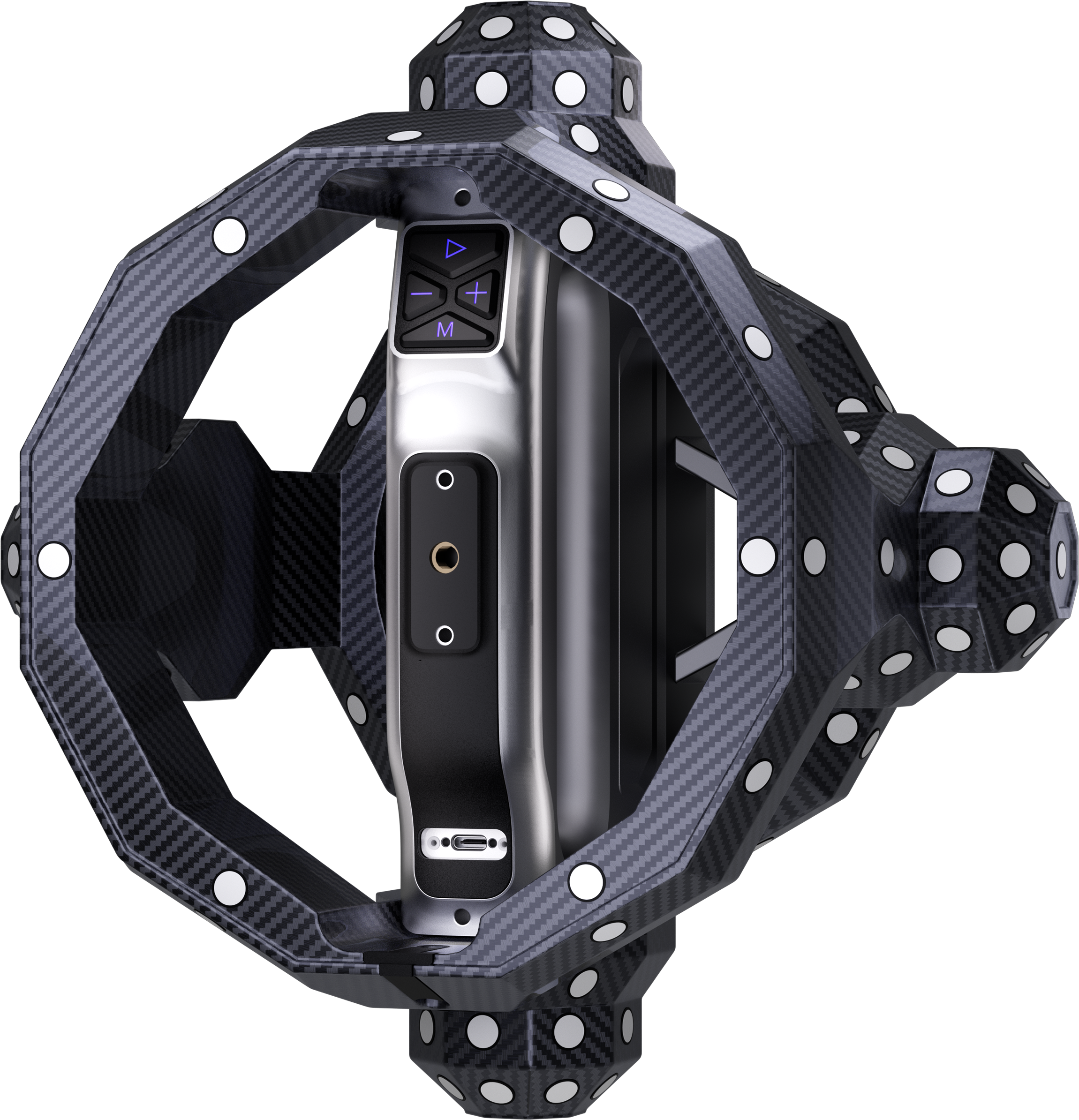

• Здрав корпус с рамка, подсилена с карбон
• Безплатен софтуер Revo Trackit с наблюдение на точковия облак в реално време и разширени параметри на сканиране за оптимален контрол

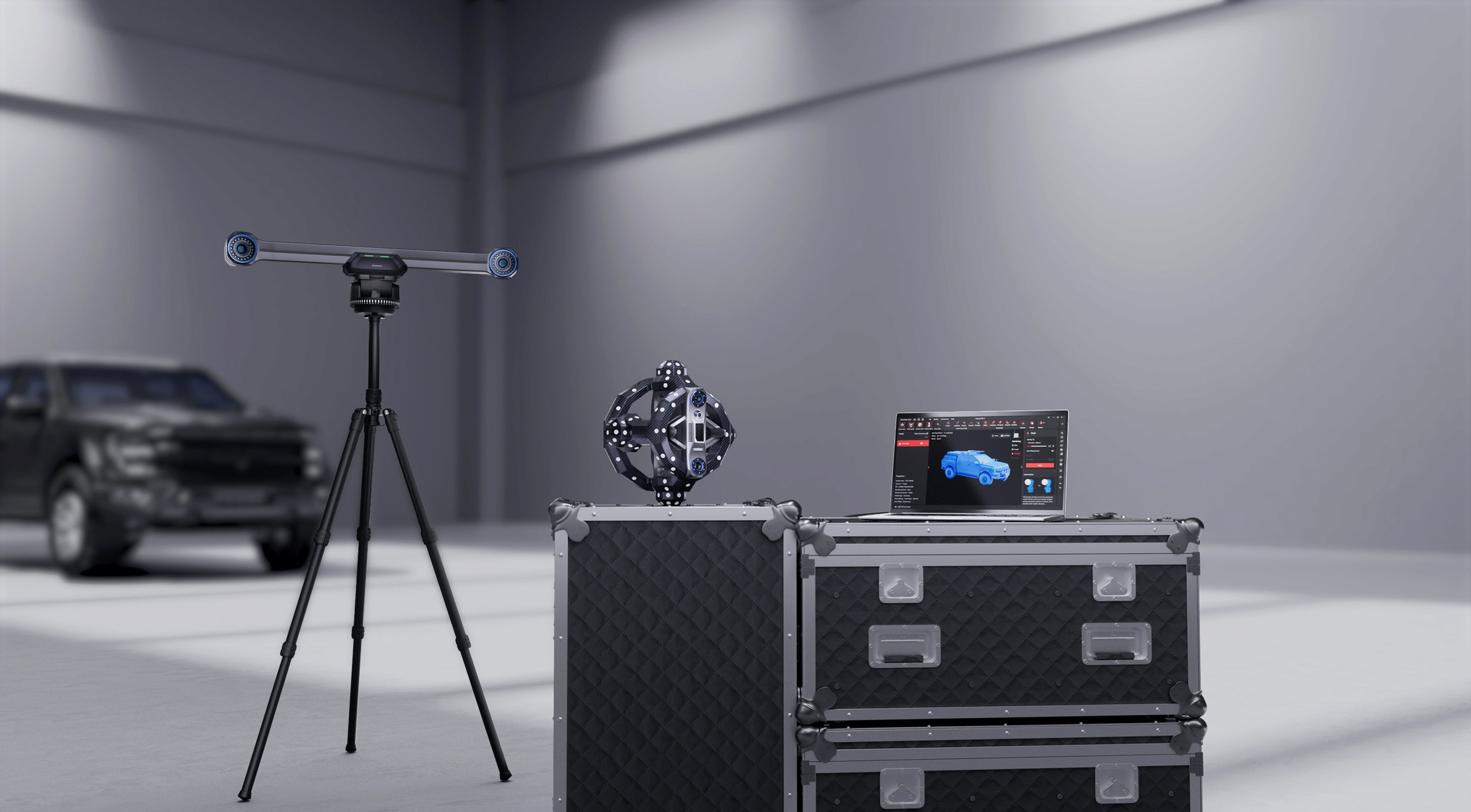

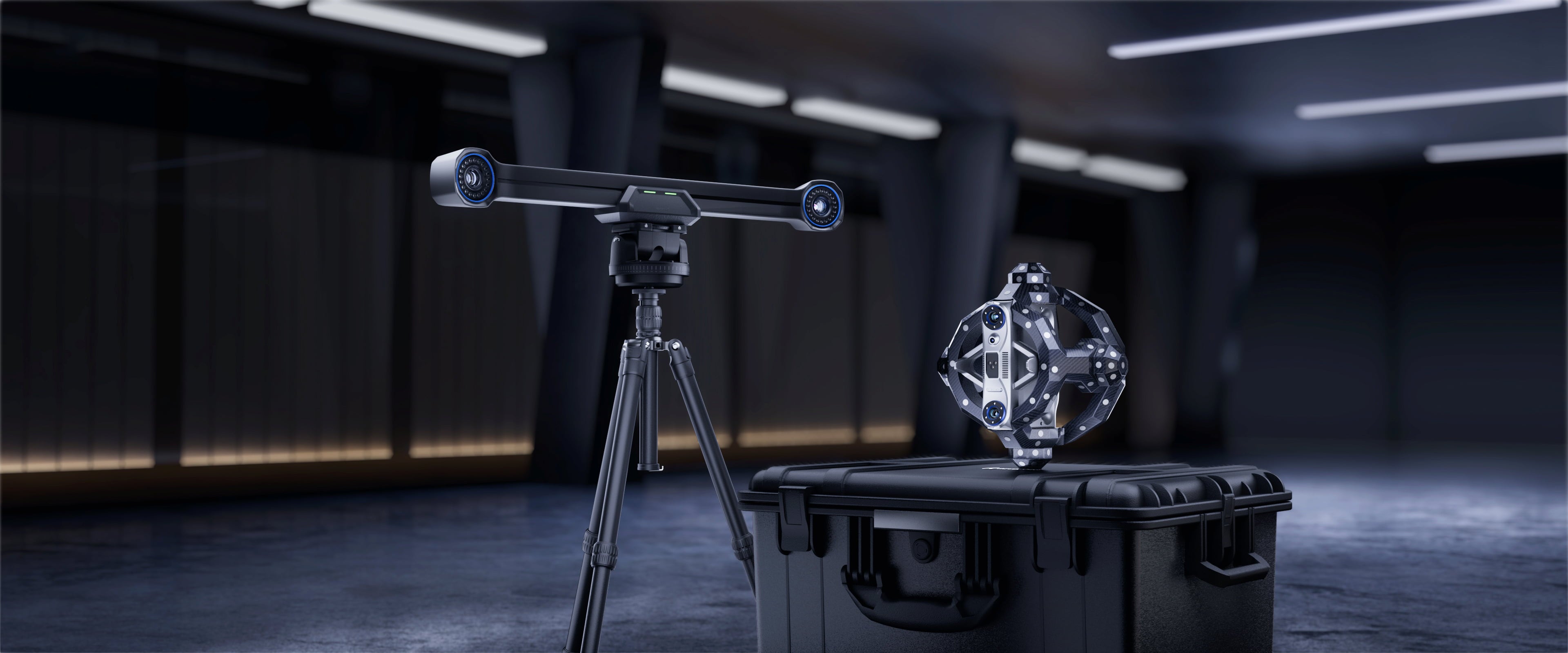

Комплектът включва:

• 1 x скенер
• 1 x тракер
• 1 x модул за автоматично калибриране на скенера (двуосев кардан)
• 1 x модул за автоматично калибриране на тракера (двуосев кардан)
• 1 x статив за тракера
• 1 x калибрираща плоча
• 1 x калибриращ прът
• 1 x статив за калибриращата плоча
• 1 x статив за скенера
• 1 x захранващ адаптер
• 1 x PC кабел (син)
• 1 x кабел за скенера (черен)
• 1 x кабел за кардана на скенера (златист)
• 1 x кабел за кардана на тракера (златист)
• Кабелни връзки
• 20 x магнитни маркера
• 8 x магнитни анкерни блока
• 1 x подложка за позициониране
• 1 x адаптер за скенера
• 1 x USB флашка
• 1 x транспортен куфар с колела за тракера
• 1 x транспортен куфар с колела за скенера

Технически спецификации:

► Скенер:

► Trackit:
