Shining 3D EinScan Trak

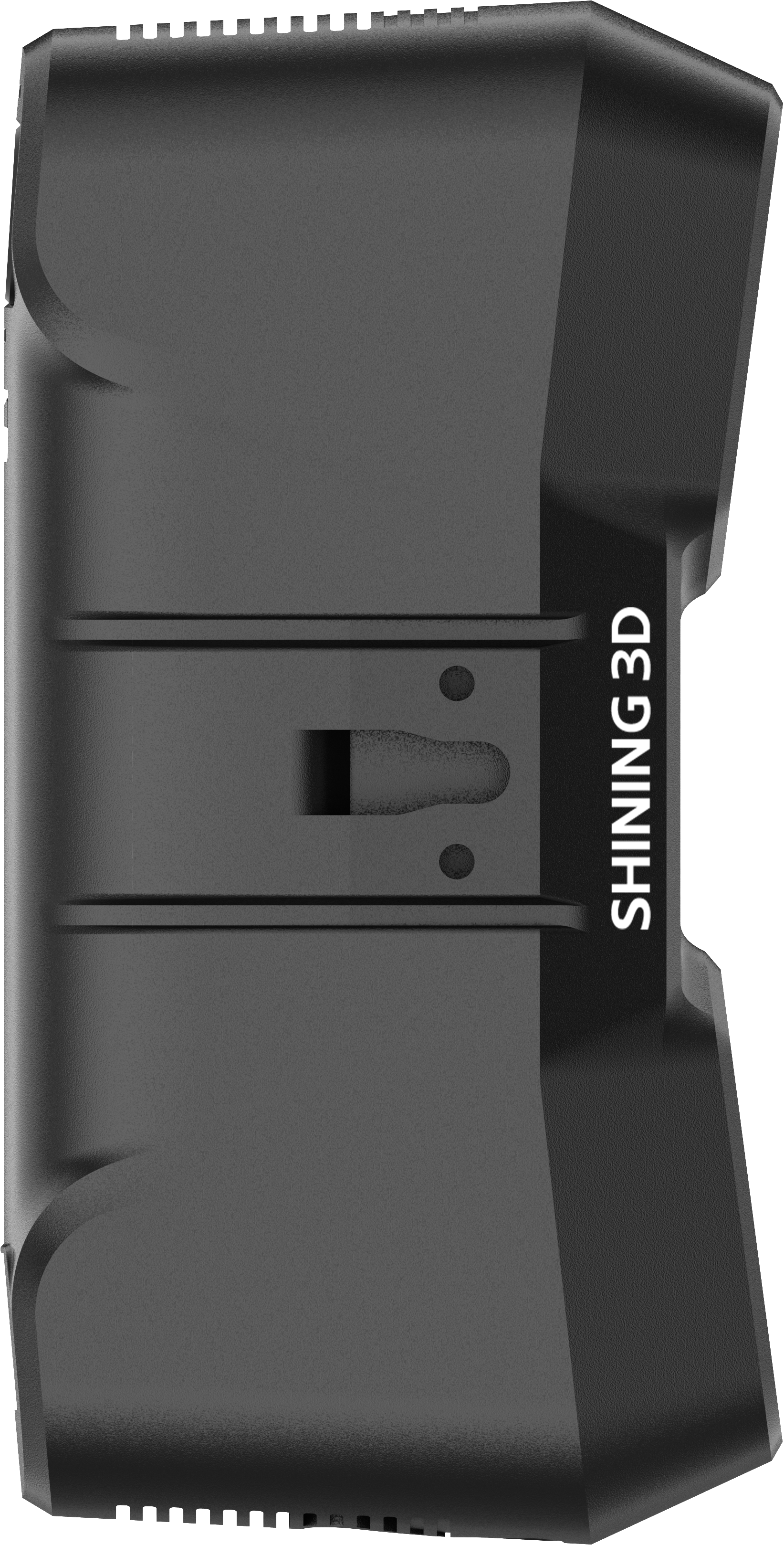

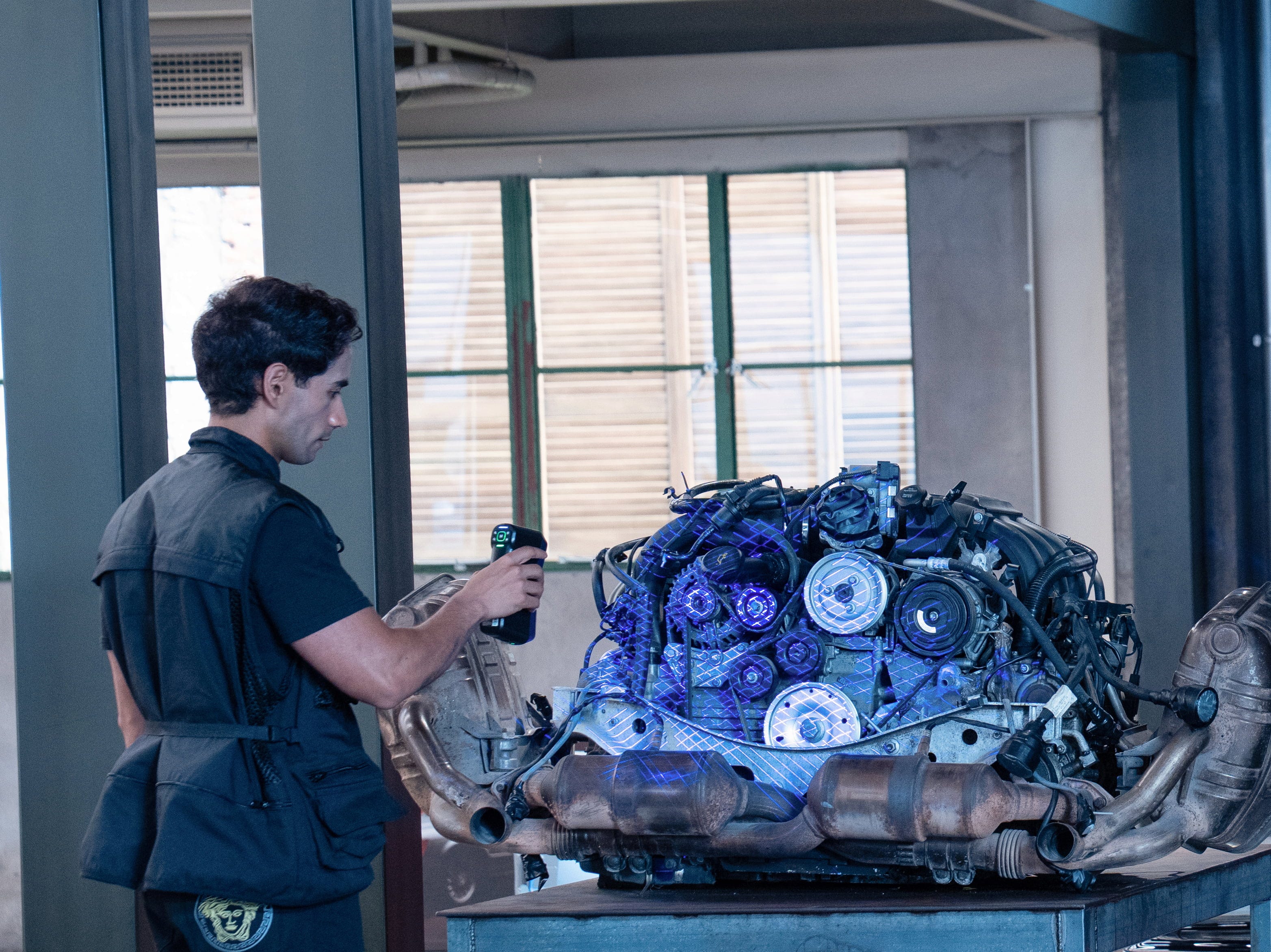

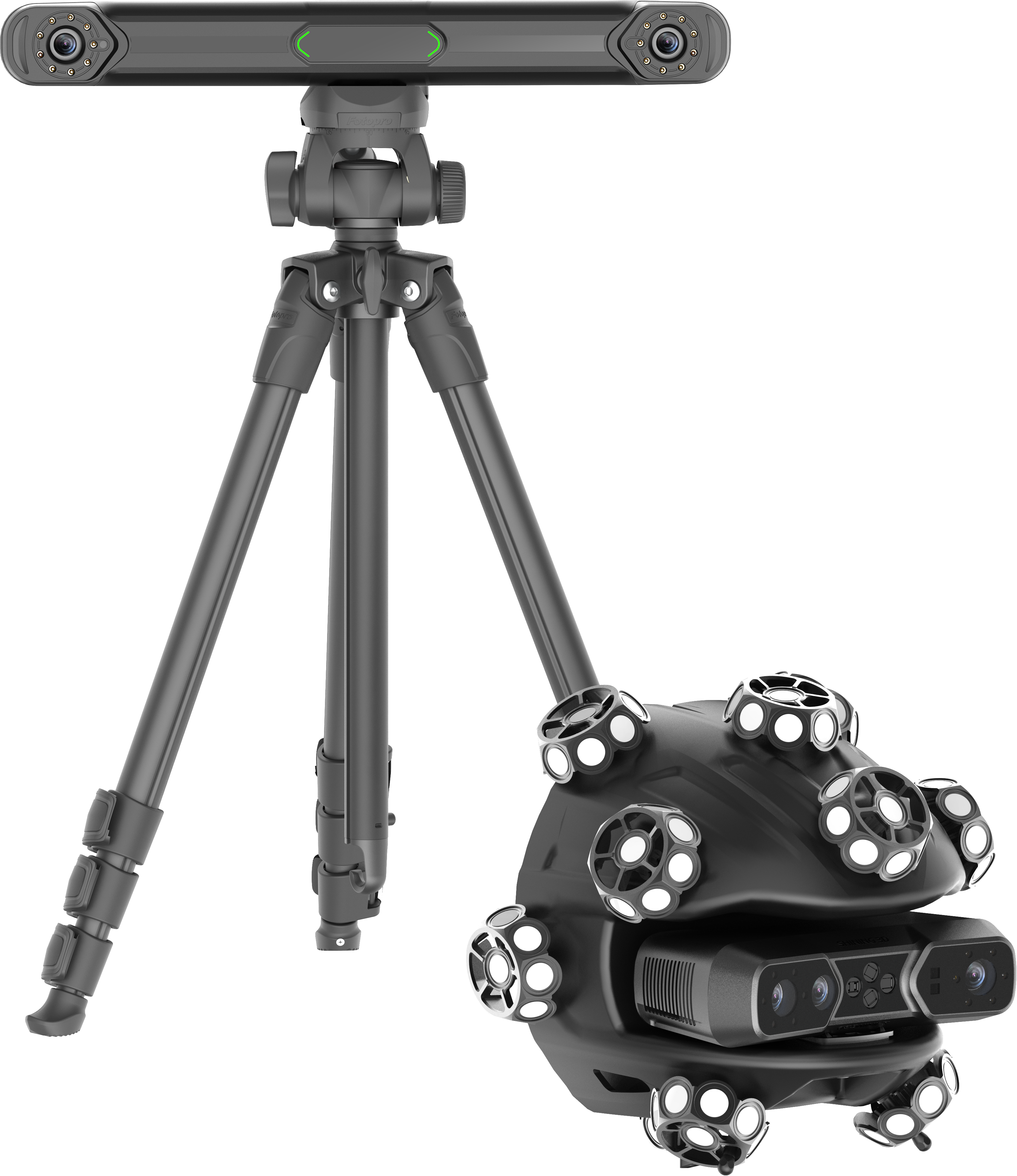

Shining 3D EinScan Trak е безжична 3D сканираща система с проследяване без маркери, подвижен ръчен скенер и скорост на сканиране до 2 630 000 точки в секунда. Тя е предназначена за всеки, който иска да заснема големи обекти, както и труднодостъпни детайли, без да разчита на физически маркери върху детайла. Това го прави подходящ за обратно инженерство, опазване на паметници, автомобилни приложения и дигитализация на обекти с голям формат.

Една система, два режима на работа

EinScan Trak може да се използва в два режима на работа:

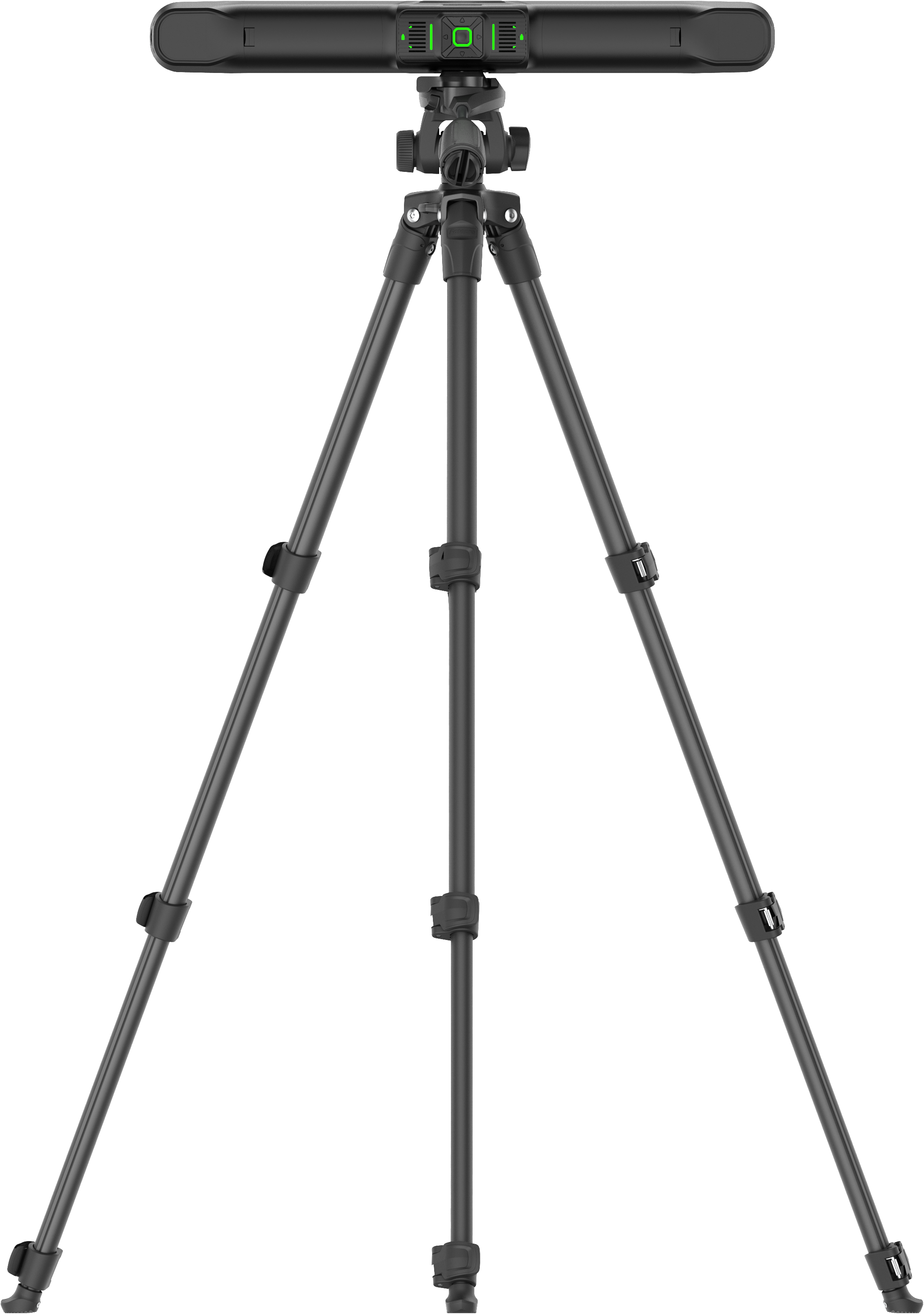

• В режим на проследяване, стационарен тракер следи позицията на сферичен скенер в пространството, което позволява свободно движение през големи площи.

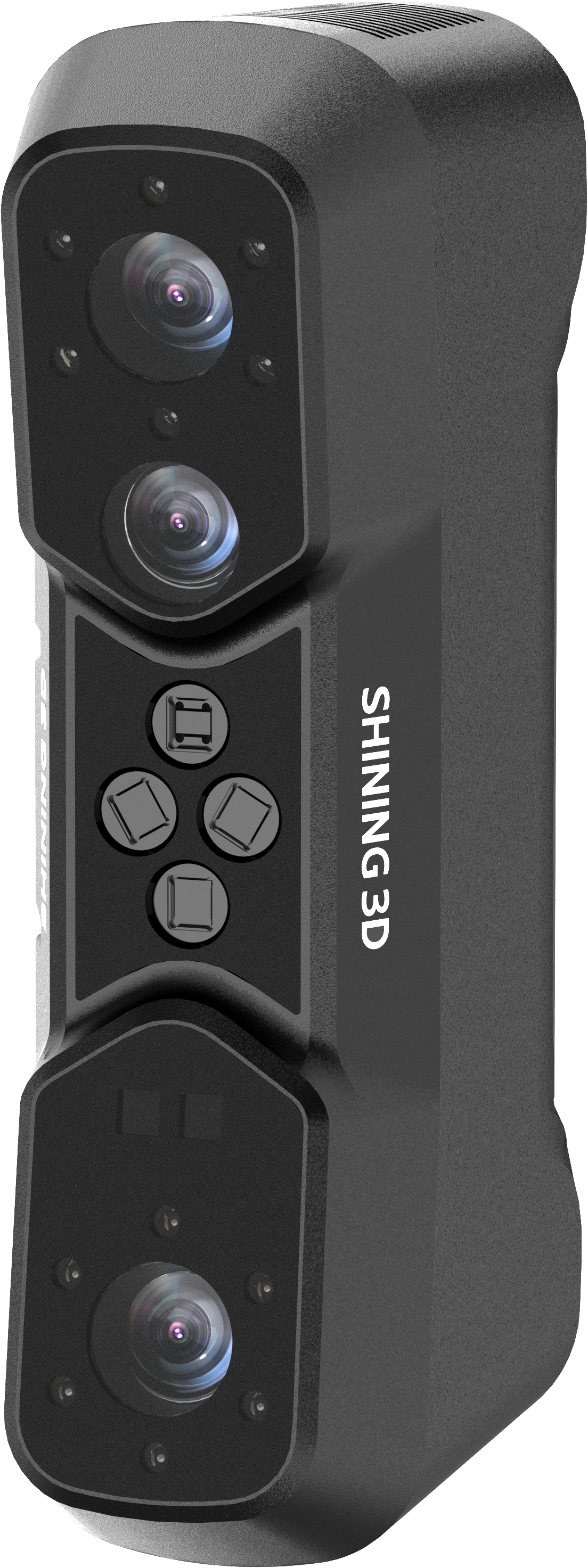

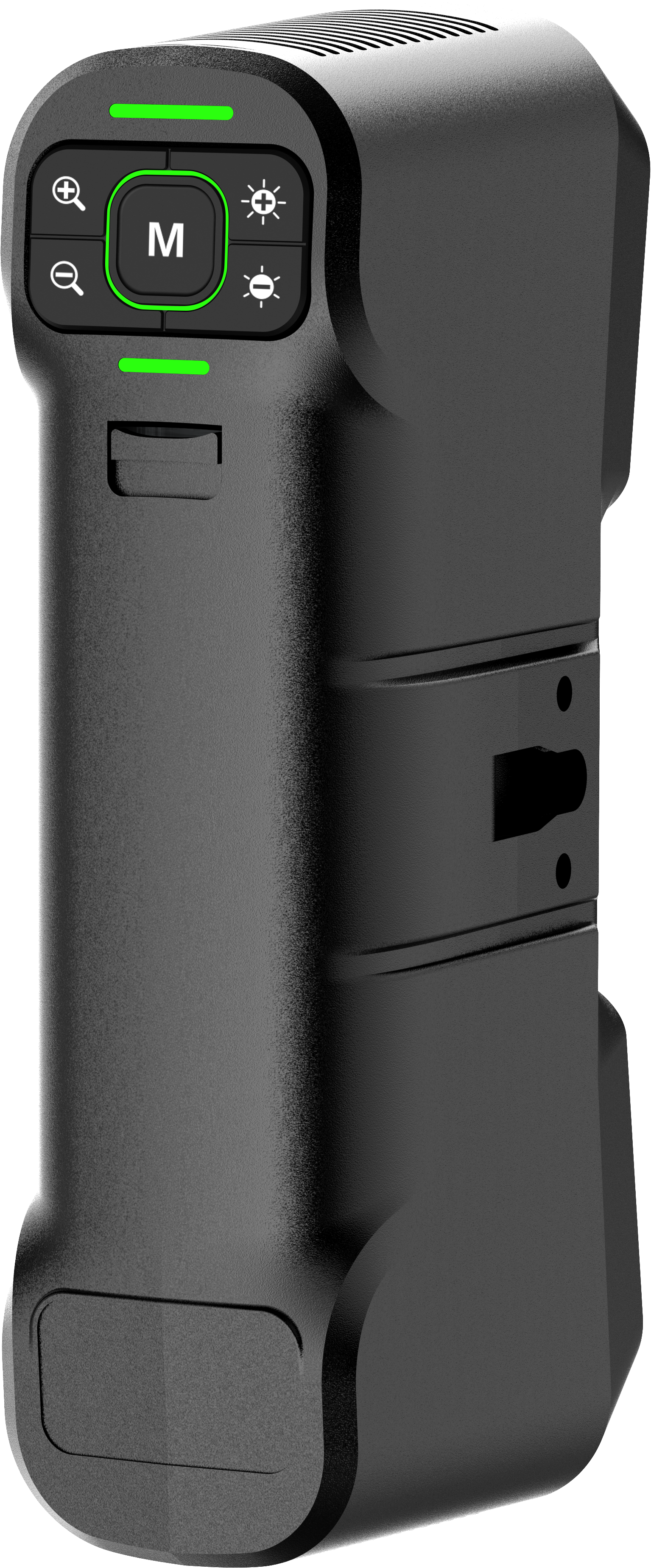

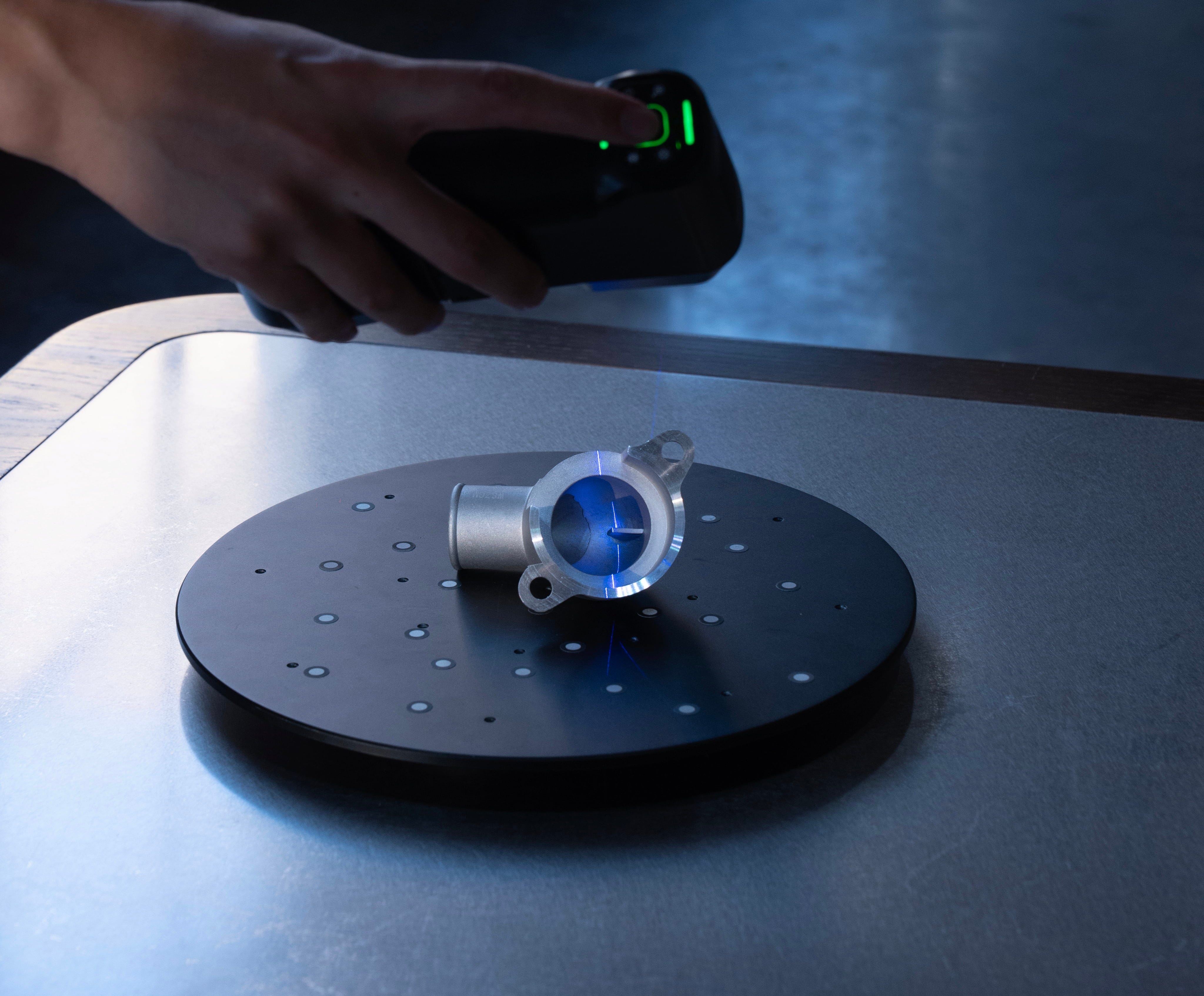

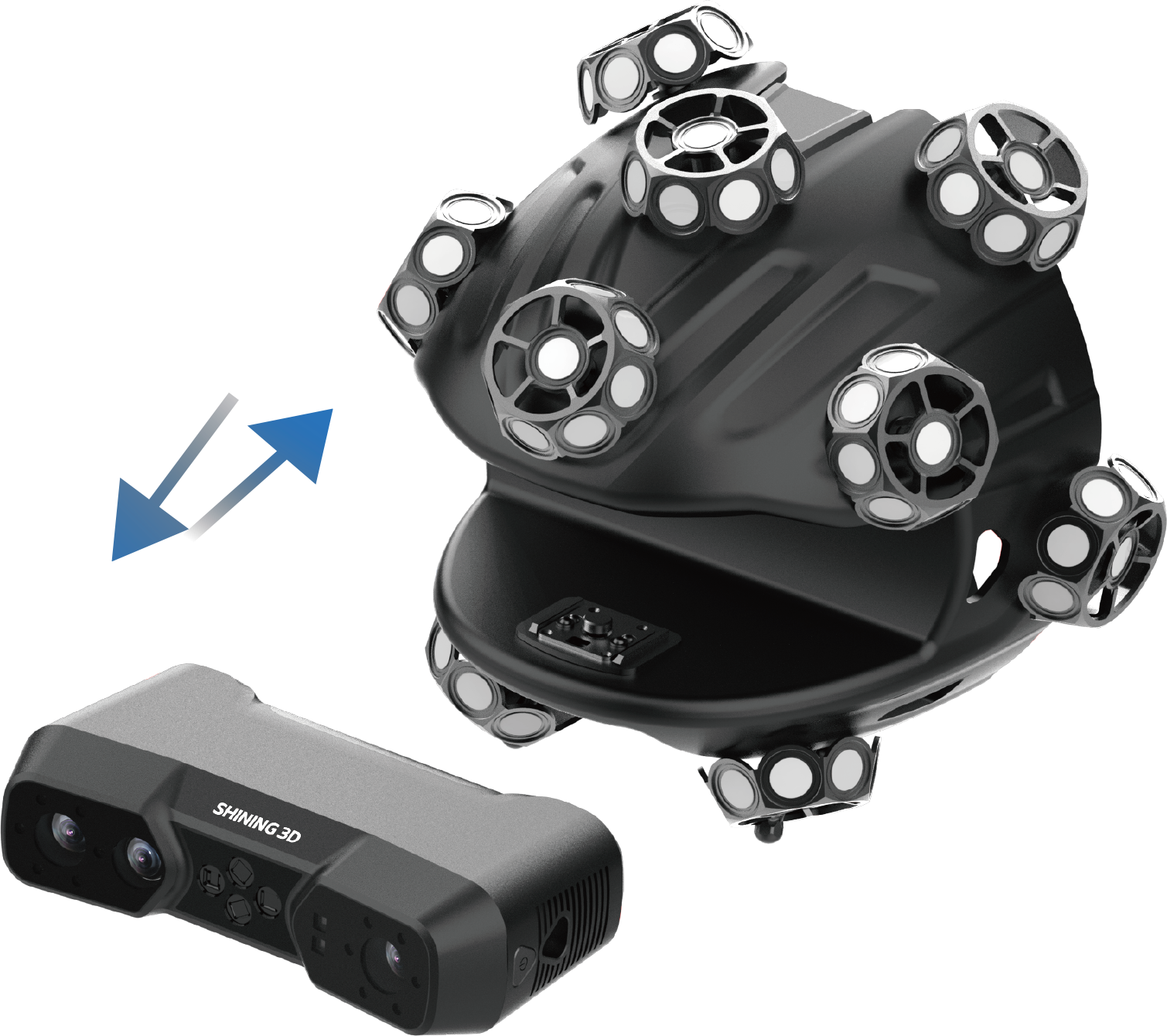

• За труднодостъпни зони или по-малки обекти, скенерът се отделя от сферичния модул и продължава да работи като независим ръчен скенер.

И двата режима на работа могат да се комбинират в един проект, включително комбиниране на различни резолюции.

Безжично проследяване над 15 м³

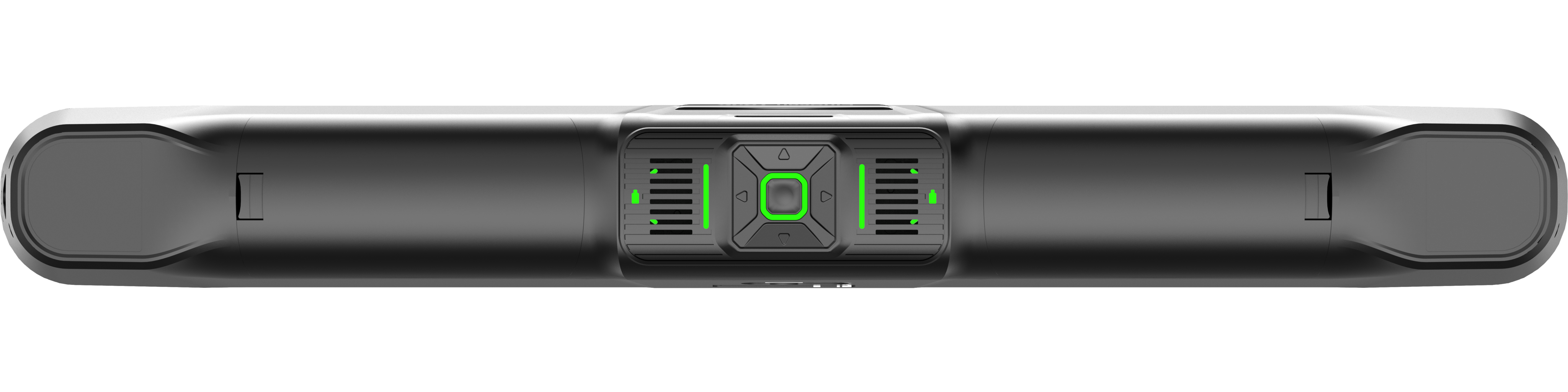

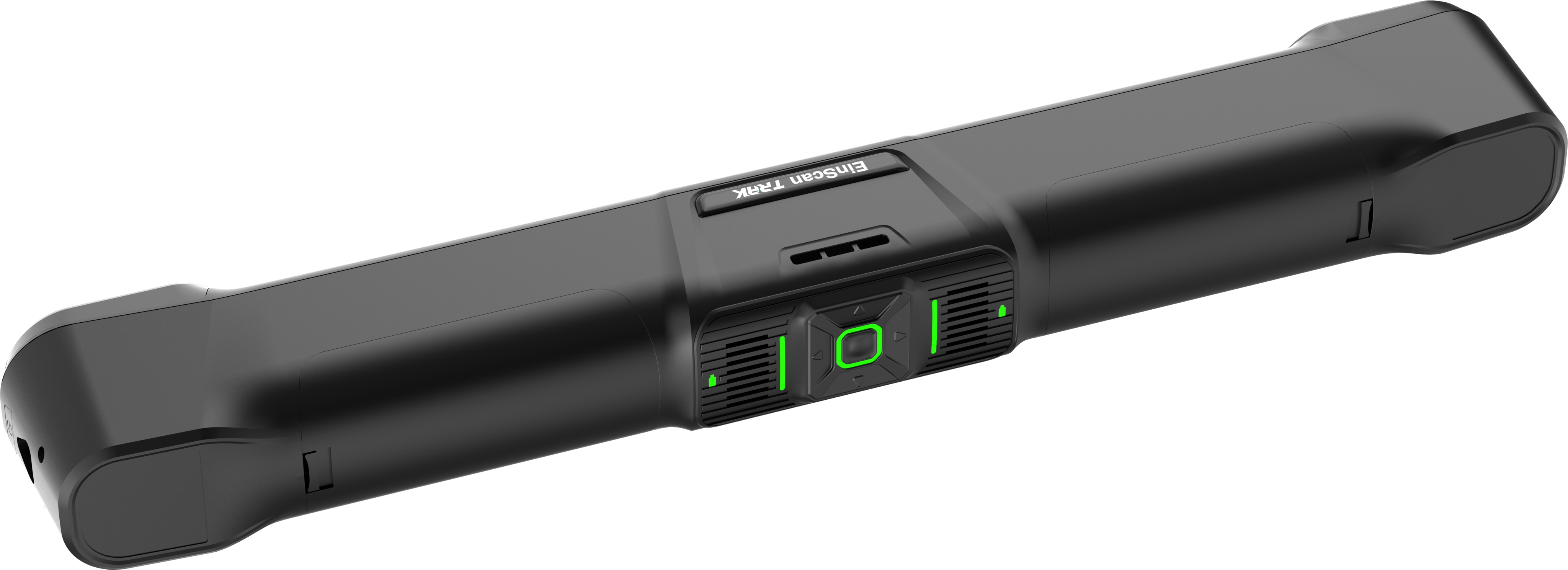

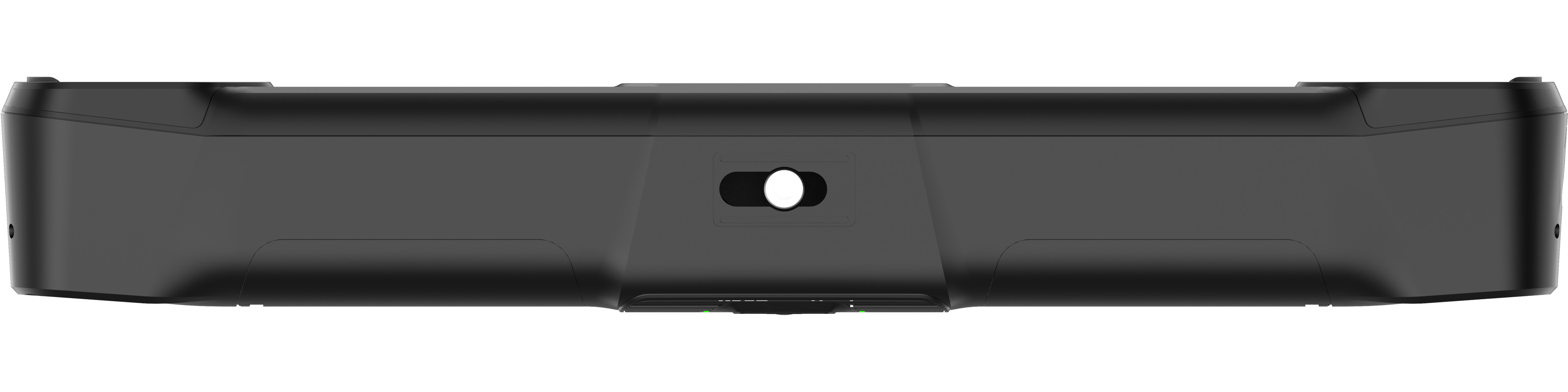

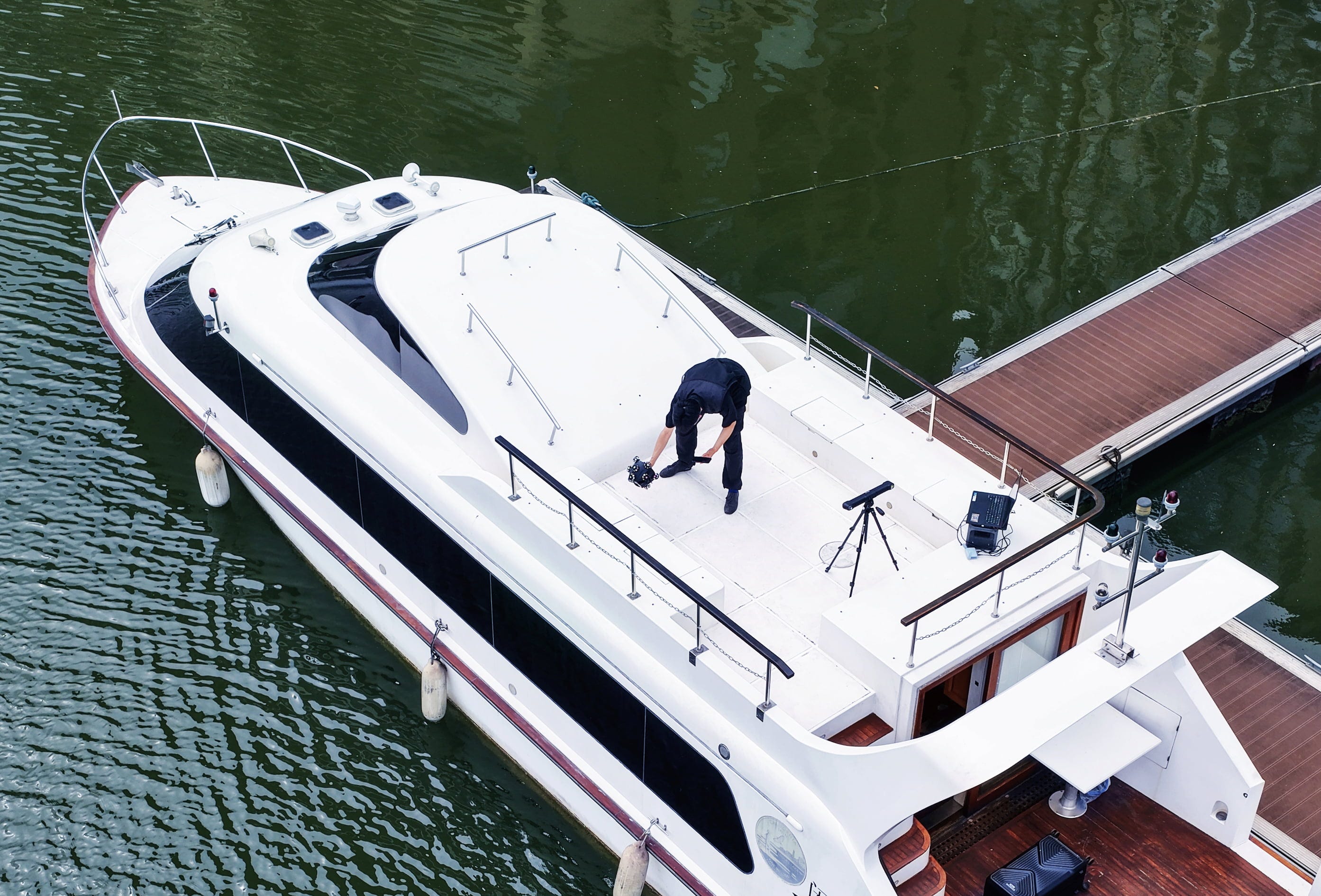

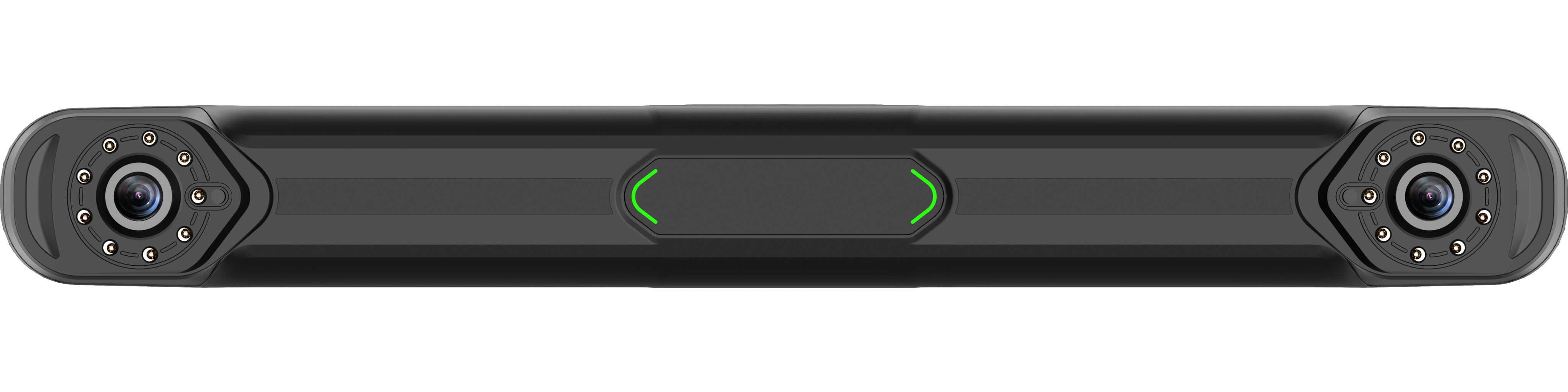

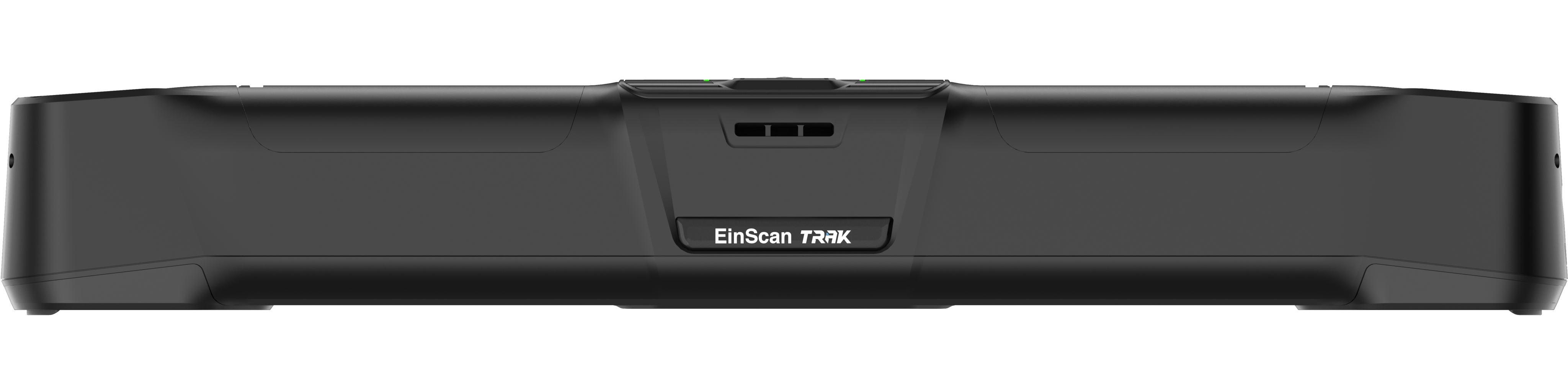

Чрез интегриран... Със своя WLAN 6 модул, тракерът се свързва към собствената си мрежа и се сдвоява автоматично при стартиране. Обемът на проследяване покрива до 15 м³, осигурявайки свобода на движение при проследяване на по-големи компоненти или цели превозни средства. За работа е необходим рутер – той е включен в обхвата на доставката. По-големи обекти чрез хибридна функция за течове. За обекти, които надвишават обичайния обем на проследяване, системата поддържа функция за разширяване, базирана на маркери. Четири маркера на зона за проследяване са достатъчни за постепенно изместване на зоната на сканиране и пълно заснемане на по-големи обекти.

Три лазерни режима за различни изисквания

Скенерът предлага три избираеми източника на светлина:

• 19+19 кръстосани лазерни линии за бързо заснемане на големи площи,
• 7 успоредни лазерни линии за ръбове и фини контури,
• една лазерна линия за дълбоки отвори със съотношение диаметър-дълбочина до 1:4.

Това позволява на системата да покрива както големи панели на каросерията, така и деликатни механични компоненти.

Заснемане без маркери върху обекта

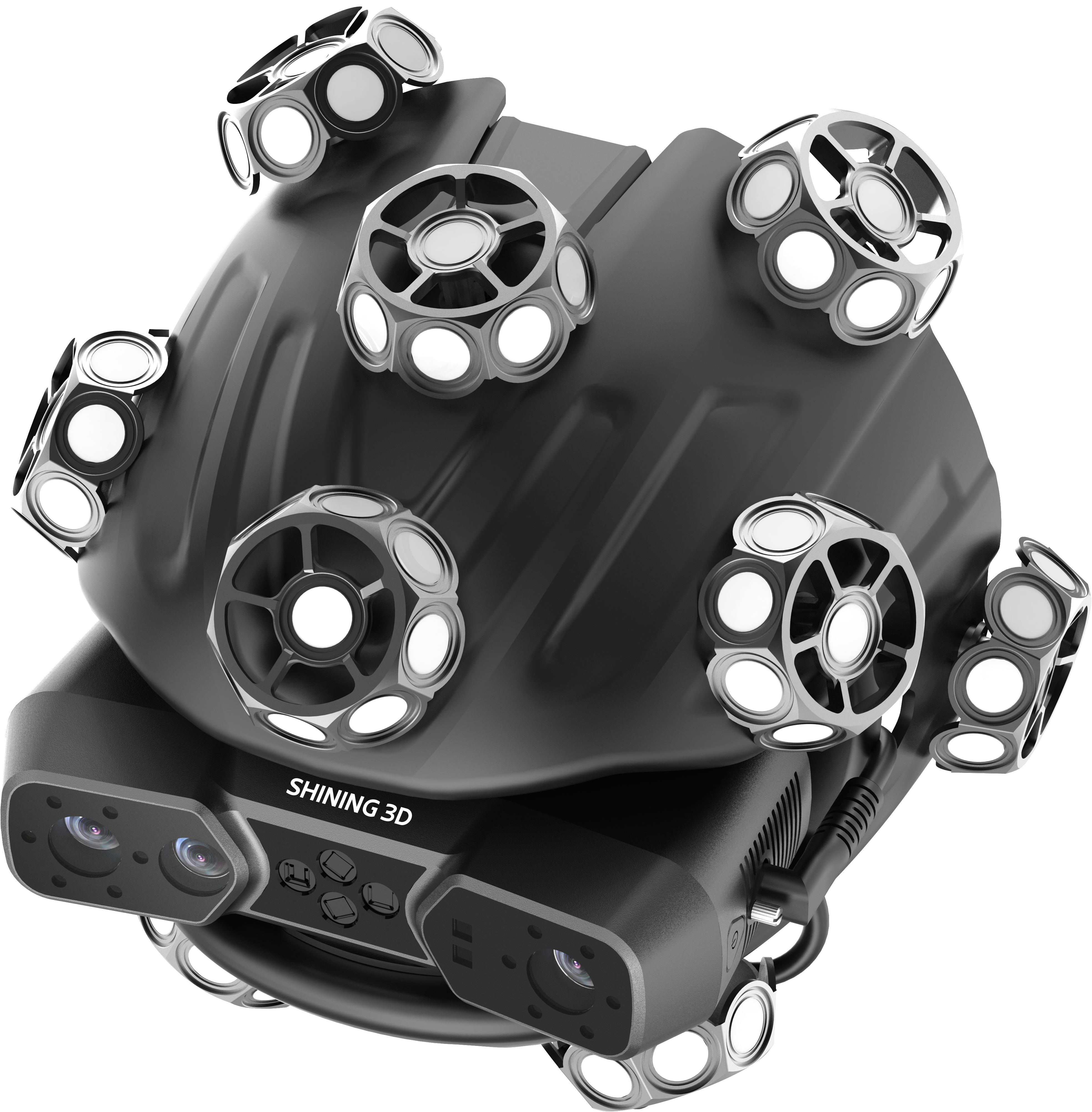

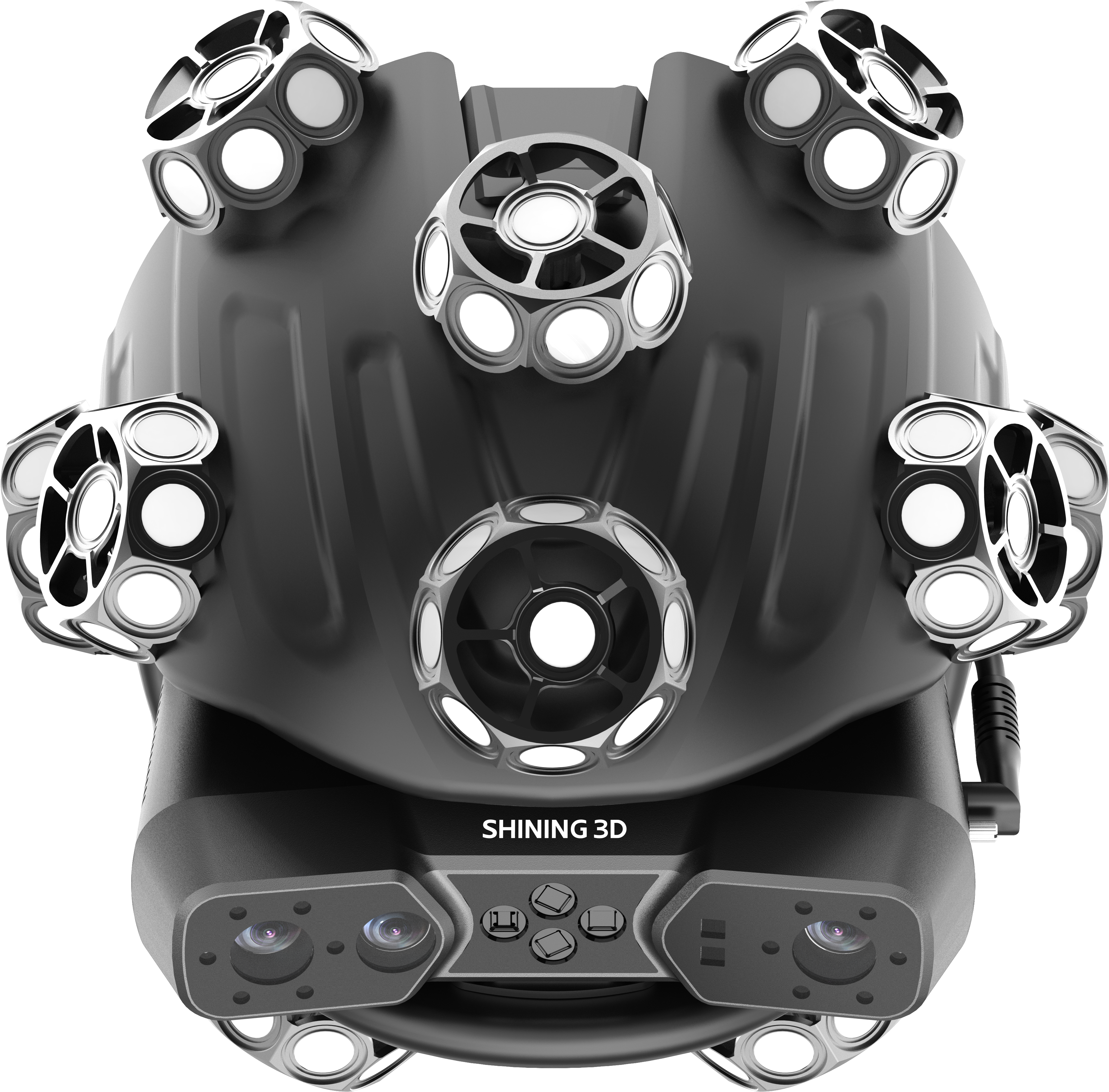

Вместо самозалепващи се маркери върху повърхността, EinScan Trak използва ретроотразителни точки директно върху сферичния модул на сканирането. Тракерът следи позицията в реално време, намалявайки времето за подготовка и позволявайки заснемане на отразяващи или тъмни повърхности, като например джанти, без загуба на данни. За най-високи изисквания за точност, производителят все още препоръчва използването на глобални маркери.

Разделителна способност и обхват в детайли

Разделителната способност варира от 0,05 до 10 мм, с обемна точност до 0,1 мм. Разделителната способност може да се регулира в реално време по време на процеса на сканиране, а за детайлни области е налична и функция за локална разделителна способност. Ръчният скенер покрива работно разстояние от 100 до 500 мм, а в режим на проследяване диапазонът е между 800 и 4000 мм.

Данни за цветовете чрез 5-мегапикселова текстурна камера

5-мегапикселова текстурна камера заснема информация за цветовете паралелно с геометрията. Това позволява и приложения в опазването на паметници или с изследователски обекти, където освен формата е необходимо да се документира и оригиналното оцветяване. Живот на батерията и здравина: В режим на проследяване времето за работа е до 5,5 часа, поддържано от сменяеми батерии за непрекъсната работа. В ръчен режим скенерът издържа до 3,5 часа. Корпусът е изработен от въглеродни влакна CFFIM, което осигурява устойчивост на удари по време на транспортиране. Софтуерна среда: EXScan Trak, EXModel, EXMeasure: Софтуерът EXScan Trak се използва за събиране на данни и поддържа гъвкаво превключване между режими на сканиране и резолюции, както и обработка на суровите данни в реално време. Серията EXModel е достъпна за по-нататъшна обработка в CAD солидни модели, а софтуерът EXMeasure, включително визуални отчети, е наличен за размерен анализ и GD&T тестване.

Технически спецификации:
